KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 16.

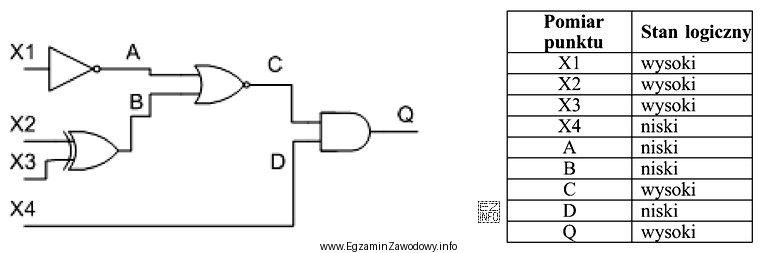

W układzie, którego schemat pokazano na rysunku, zmierzono poziom napięć na wejściach i wyjściach bramek logicznych. Wyniki pomiarów zapisano w tabeli. Która bramka logiczna jest uszkodzona?
W układzie, którego schemat pokazano na rysunku, zmierzono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu i wyników pomiarów można stwierdzić, że bramka AND jest uszkodzona. Wynika to z faktu, że na wyjściu Q powinniśmy otrzymać niski stan logiczny, ale otrzymujemy wysoki. Wszystkie pozostałe bramki działają poprawnie zgodnie z logiką ich funkcji. Dlatego poprawną odpowiedzią jest bramka AND.
