KWALIFIKACJA ELE5 - CZERWIEC 2014



PYTANIE NR 28.

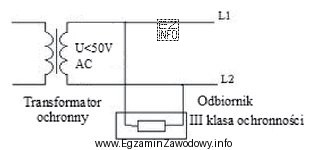

W układzie przedstawionym na rysunku jako środek ochrony przeciwporażeniowej zastosowano bardzo niskie napięcie
W układzie przedstawionym na rysunku jako środek ochrony przeciwporaż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
SELV (Separated Extra Low Voltage) to system, w którym napięcie w żadnym punkcie obwodu nie przekracza bardzo niskiego napięcia, a części przewodzące nie są połączone z ziemią ani z żadnym innym obwodem w sposób, który mógłby spowodować wzrost napięcia do wartości wyższej niż bezpieczne bardzo niskie napięcie. Na rysunku przedstawiono transformator ochronny, który zapewnia napięcie poniżej 50V AC, co jest charakterystyczne dla obwodu SELV.
