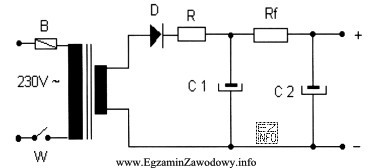

W typowym zasilaczu po prostowniku kondensatory (takie jak C1 i C2) pełnią funkcję filtru pojemnościowego: ładują się do wartości bliskiej szczytowej napięcia wyprostowanego, a następnie oddają energię do obciążenia w przerwach między kolejnymi maksimami przebiegu.
Jeżeli dwukrotnie zwiększymy pojemność, kondensator może zgromadzić więcej ładunku, a jego napięcie w czasie rozładowania spada wolniej. To oznacza, że "dołki" pomiędzy szczytami są płytsze, więc tętnienia na wyjściu są mniejsze. Dlatego odpowiedź "Zmniejszy się napięcie tętnień." jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne?
- "Sygnał dwukrotnie wzrośnie." – pojemność filtru nie jest stopniem wzmacniającym; nie podnosi ona wprost wartości napięcia stałego "x2". Jej zadaniem jest wygładzanie, a nie zwiększanie poziomu.
- "Zwiększy się napięcie tętnień." – byłoby odwrotnie: mniejsza pojemność (albo większy prąd obciążenia) zwykle powoduje większe wahania między szczytami, czyli większe tętnienia.
- "Sygnał nie ulegnie zmianie." – pojemność filtru wpływa na przebieg wyjściowy, bo zmienia dynamikę ładowania/rozładowania. W praktyce zmiana pojemności jest jedną z podstawowych metod redukcji tętnień (z zastrzeżeniem doboru kondensatorów do prądu tętnień, ESR i napięcia znamionowego).
Wskazówka egzaminacyjna: jeśli w pytaniu mowa o kondensatorach w zasilaczu po prostowniku, najczęściej sprawdzana jest zależność: większa pojemność → mniejsze tętnienia (lepsze wygładzenie), przy tym samym obciążeniu.
