Układ antylokalny (często realizowany jako układ mostkowy/hybrydowy) ma za zadanie tak rozdzielić sygnały nadawania i odbioru, aby ograniczyć "lokalny odsłuch" własnego głosu oraz zjawiska podobne do echa. W praktyce osiąga się to przez zrównoważenie mostka.

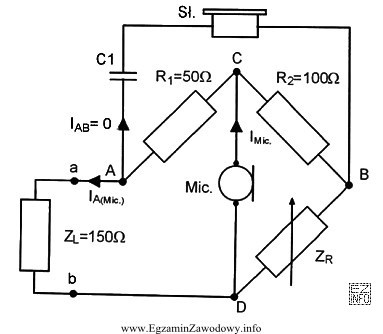

Warunek podany w zadaniu: IAB = 0 oznacza, że w przekątnej mostka nie płynie prąd. Taki stan występuje, gdy napięcia w węzłach A i B są równe, a to jest spełnione przy odpowiedniej relacji impedancji w ramionach mostka (uogólnienie klasycznego warunku równowagi mostka Wheatstone’a na impedancje).
W interpretacji praktycznej dla układów antylokalnych kluczowe jest to, że impedancja równoważnika ZR ma "udawać" impedancję toru/obciążenia, aby mostek był zrównoważony w paśmie pracy. W konsekwencji poprawna wartość wskazana w zadaniu to 300 Ω.
Dlaczego pozostałe odpowiedzi są błędne?
- 600 Ω – to wartość często kojarzona z telekomunikacją jako punkt odniesienia, ale w tym konkretnym układzie nie spełnia warunku równowagi, więc prąd w przekątnej nie byłby zerowy.
- 800 Ω – nadmiernie zawyża równoważnik; prowadzi do rozstrojenia mostka, a więc gorszego tłumienia składowej lokalnej.
- 1200 Ω – jeszcze większe niedopasowanie; w praktyce skutkowałoby wyraźnym niezrównoważeniem i pogorszeniem separacji torów.
Wskazówka egzaminacyjna: jeżeli w treści pojawia się wprost "zrównoważenie mostka" i informacja o zerowym prądzie w przekątnej, to szukasz odpowiedzi zgodnej z warunkiem równowagi (relacja impedancji ramion), a nie "najbardziej typowej" wartości z pamięci.
