KWALIFIKACJA ELM6 - STYCZEŃ 2019



PYTANIE NR 24.

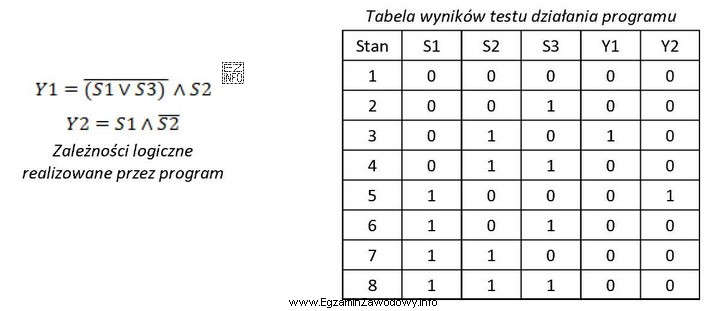

W wyniku testowania działania programu, otrzymano wyniki zapisane w tabeli. Który stan wskazuje na błąd w programie, jeżeli powinien on realizować zależności logiczne?
W wyniku testowania działania programu, otrzymano wyniki zapisane w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W stanie 6 występuje błąd w kolumnie Y1. Zgodnie z zależnościami logicznymi Y1 powinno wynosić 0, gdyż S2 = 0, a według prawa zerowania w koniunkcji (AND) jeśli jeden z operandów jest równy 0, wynik koniunkcji również musi być równy 0. W tabeli wyników dla stanu 6 podano Y1 = 1, co jest błędem.
