W schematach blokowych poszczególne kształty mają ustalone znaczenie. Zgodnie z przyjętą symboliką (opisywaną m.in. w ISO 5807) równoległobok oznacza operacje wejścia/wyjścia, czyli komunikację algorytmu z otoczeniem: odczyt (np. z klawiatury, pliku, formularza) albo zapis (np. na ekran, drukarkę, do pliku).

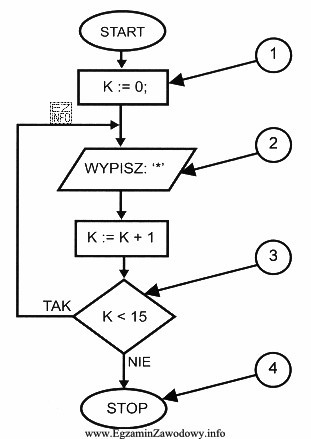

W przedstawionym algorytmie blok oznaczony cyfrą 2 ma kształt równoległoboku i zawiera polecenie "WYPISZ: '*'". Taka instrukcja jest typową operacją wyjścia: program wysyła dane na urządzenie wyjściowe (najczęściej ekran). Pytanie zawiera spójnik "lub", więc wystarczy, że blok realizuje odczyt albo zapis danych — blok 2 spełnia ten warunek, bo realizuje zapis.
Pozostałe oznaczenia nie pasują do treści pytania:
- "1" wskazuje blok prostokątny z instrukcją przypisania (np. ustawienie wartości początkowej). To przetwarzanie wewnętrzne, nie wejście/wyjście.
- "3" wskazuje romb z warunkiem logicznym. To blok decyzyjny (rozgałęzienie TAK/NIE), a nie odczyt/zapis.
- "4" wskazuje owal STOP. To blok graniczny kończący algorytm, również niezwiązany z wejściem/wyjściem.
Wskazówka egzaminacyjna: gdy w równoległoboku pojawiają się słowa typu WYPISZ/PRINT/WRITE lub WCZYTAJ/READ, prawie zawsze chodzi o blok odpowiedzialny za zapis/odczyt danych.
