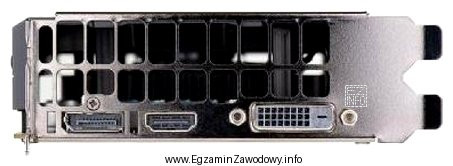

W pytaniu trzeba rozpoznać złącza na śledziu karty graficznej, czyli na panelu tylnym z gniazdami wyjścia obrazu. Kluczem jest identyfikacja po kształcie oraz, w przypadku DVI, po układzie otworów na piny.
DisplayPort (DP) ma kształt prostokąta z charakterystycznie ściętym jednym narożnikiem i języczkiem wewnątrz. To odróżnia go od innych portów o zbliżonej szerokości.
HDMI rozpoznaje się po kształcie spłaszczonego trapezu. Jest to popularne cyfrowe złącze spotykane w komputerach i sprzęcie RTV.
DVI wymaga dokładniejszego sprawdzenia:
- Wersja Dual Link ma pełny blok 24 otworów (3×8) dla sygnału cyfrowego.
- Wersja DVI-D nie posiada czterech dodatkowych otworów (pinów analogowych) wokół poziomej szczeliny. Gdyby te otwory były obecne, wskazywałoby to na DVI-I.
Dlatego poprawny zestaw złączy to "DVI-D (Dual Link), HDMI, DP".
Pozostałe propozycje są błędne z typowych powodów egzaminacyjnych:
- Odpowiedzi zawierające S-Video nie pasują, bo na ilustracji nie ma okrągłego gniazda typu DIN, a ten standard jest obecnie rzadko spotykany na kartach.
- Warianty DVI-A (analogowy) oraz DVI-I (cyfrowy+analogowy) nie pasują, bo widoczne złącze DVI nie ma pinów analogowych, więc nie jest to DVI-I, a tym bardziej analogowe DVI-A.
- Wariant DVI-D (Single Link) nie pasuje, bo w obrazie widać pełną siatkę otworów (Dual Link), a nie zredukowaną liczbę pinów typową dla Single Link.
W praktyce serwisowej technik informatyk dobiera kabel/adapter właśnie na podstawie takiej identyfikacji: kształt złącza oraz szczegóły pinów decydują o kompatybilności i o tym, czy możliwe jest użycie określonej przejściówki.
