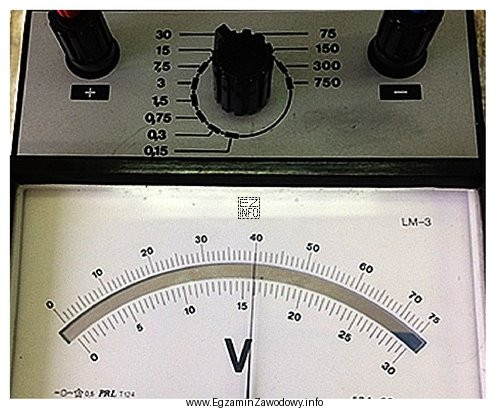

Woltomierz analogowy pokazuje wartość poprzez wychylenie wskazówki na tarczy. Sama liczba, na której zatrzymała się wskazówka (np. 40), nie musi oznaczać 40 V. Najpierw trzeba sprawdzić zakres ustawiony pokrętłem, czyli maksymalną wartość, jaką odpowiada pełnemu wychyleniu skali.
W tej sytuacji zakres to 7,5 V. Na tarczy są dwie skale (0–75 i 0–30), które odpowiadają różnym sposobom wyskalowania, ale obie można przeliczyć na ten sam wynik.
Przeliczenie dla skali 0–75:
Wskazanie = 40, maksimum skali = 75.
Wartość napięcia = (40/75) × 7,5 V = 4 V.
Przeliczenie dla skali 0–30:
Wskazanie = 16, maksimum skali = 30.
Wartość napięcia = (16/30) × 7,5 V = 4 V.
Dlatego poprawna jest odpowiedź "4 V".
- Odpowiedź "8 V" pasowałaby do innego ustawienia zakresu (większego) lub innego wskazania; przy zakresie 7,5 V nie wynika z proporcji skali.
- Odpowiedź "17 V" jest niemożliwa przy zakresie 7,5 V, bo przekracza maksymalną wartość wybranego zakresu.
- Odpowiedź "40 V" wynika z błędu polegającego na odczytaniu liczby ze skali jako woltów bez przeliczenia oraz bez uwzględnienia zakresu.
Wskazówka egzaminacyjna: zawsze wykonaj sekwencję: zakres → właściwa skala → proporcja (wskazanie/maksimum) → wynik w V.
