Parametr Ra jest jednym z podstawowych parametrów chropowatości powierzchni. Określa on średnią arytmetyczną wartości bezwzględnych odchyłek profilu chropowatości od linii średniej w zadanym odcinku pomiarowym. Na rysunkach wykonawczych wymagania dotyczące chropowatości zapisuje się przy symbolu chropowatości i odnosi się je do konkretnej powierzchni (np. powierzchni walcowej o danej średnicy).

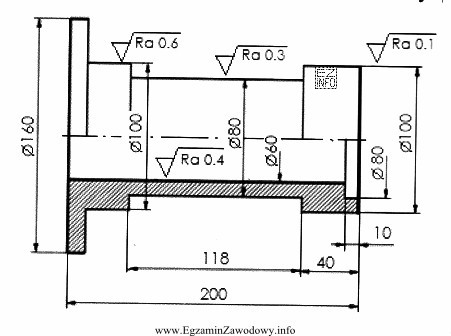

W tym zadaniu należy odczytać wartość Ra przypisaną do powierzchni oznaczonej jako średnica φ60. Zgodnie z podanym oznaczeniem dla tej średnicy wymagana jest chropowatość Ra = 0,4 μm. Taka odpowiedź jest poprawna, bo bezpośrednio odpowiada wartości wpisanej przy symbolu chropowatości dotyczącej tej powierzchni.
Pozostałe odpowiedzi są niepoprawne, ponieważ przedstawiają inne wartości parametru Ra niż ta wskazana na rysunku. W praktyce różnica między 0,3 μm a 0,4 μm może być istotna technologicznie (może wymagać innego procesu lub parametrów obróbki i wpływa na kontrolę jakości). Wartość 0,1 μm oznaczałaby znacznie gładszą powierzchnię (zwykle trudniejszą do uzyskania), a 0,6 μm powierzchnię wyraźnie bardziej chropowatą, co również nie spełniałoby wymagań z dokumentacji.
Wskazówka egzaminacyjna: nie wybieraj "prawdopodobnej" liczby z doświadczenia. Najpierw ustal, do której powierzchni odnosi się symbol chropowatości (linia odniesienia/strzałka), a dopiero potem przepisz wartość Ra wraz z jednostką (μm). To eliminuje typowy błąd polegający na pomyleniu powierzchni, której dotyczy wymaganie.
