PYTANIE NR 11.

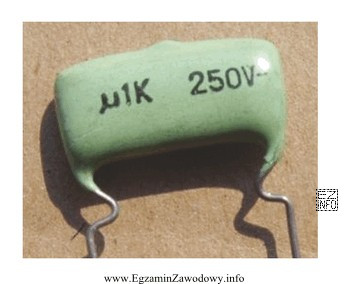

Wartość pojemności kondensatora przedstawionego na rysunku wynosi
Na zdjęciu widoczny jest zielony, prostopadłościenny element z zaokrąglonymi krawędziami, z którego od spodu wyprowadzone są
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie pojemności "μ1K" jest zapisane w systemie unit notation, gdzie litera jednostki zastępuje przecinek dziesiętny. Zatem "μ1" oznacza 0,1 μF, czyli po przeliczeniu 100 nF. Litera "K" dotyczy tolerancji (±10%), a "250V~" to napięcie znamionowe, nie pojemność.

Pełne wyjaśnienie:

Na kondensatorach (zwłaszcza foliowych) często spotyka się europejski system zapisu wartości pojemności, tzw. unit notation. W tym systemie litera jednostki pełni podwójną rolę: informuje o jednostce (μ, n, p) i jednocześnie zastępuje przecinek dziesiętny.

Dlatego zapis "μ1" nie oznacza "1 μF". Odczytuje się go jako 0,1 μF (czyli "0,μ1"). Następnie wykonuje się typowe przeliczenie jednostek:

  • 1 μF = 1000 nF,
  • 0,1 μF = 0,1 × 1000 nF = 100 nF.

Stąd poprawna odpowiedź to "100 nF".

Pozostałe odpowiedzi są błędne z typowych powodów:

  • "1 nF" wynika zwykle z przeoczenia litery "μ" lub błędnego założenia, że "1" to zawsze część całkowita; to wartość 100 razy mniejsza niż 100 nF.
  • "1 μF" to klasyczny błąd odczytu: potraktowanie "μ1" jako "1 μF", mimo że litera stoi w miejscu przecinka.
  • "250 μF" może wynikać z pomylenia nadruku "250V~" z parametrem pojemności; w rzeczywistości to napięcie znamionowe (dla AC), a nie wartość w mikrofaradach.

W praktyce montażu i instalowania urządzeń elektronicznych poprawny odczyt nadruku jest kluczowy: zła pojemność może zmienić częstotliwość filtru, stałą czasową układu RC lub skuteczność odsprzęgania zasilania. Na egzaminie warto pamiętać zasadę: jeżeli litera jednostki jest "w środku" zapisu (np. 4n7, μ1, 33p2), to czytamy ją jak przecinek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis "μ1" na kondensatorze?
Zapis "μ1" to unit notation, gdzie litera jednostki zastępuje przecinek. Odczytujesz go jako 0,1 μF (a nie 1 μF). Potem możesz przeliczyć na nanofarady: 0,1 μF = 100 nF.
Dlaczego litera jednostki zastępuje przecinek w oznaczeniach kondensatorów?
To konwencja stosowana na małych elementach, gdzie brakuje miejsca na długi zapis. Dzięki temu unikniesz też pomyłek z kropką/przecinkiem w druku. Przykłady: 4n7 = 4,7 nF, 33p2 = 33,2 pF, μ1 = 0,1 μF.
Jak przeliczyć 0,1 μF na nF na egzaminie?
Użyj zależności: 1 μF = 1000 nF. Następnie 0,1 μF × 1000 = 100 nF. Warto zapamiętać, że przesuwasz przecinek o trzy miejsca, bo przechodzisz z mikro na nano.
Co oznacza litera "K" w oznaczeniu kondensatora?
Litera po wartości pojemności zwykle opisuje tolerancję. "K" oznacza tolerancję ±10%. To informacja o dopuszczalnym odchyleniu od wartości nominalnej, ważna np. w filtrach i układach czasowych.
Co oznacza napis "250V~" na kondensatorze?
"250V~" oznacza napięcie znamionowe dla napięcia przemiennego (symbol "~"). To maksymalne napięcie, przy którym kondensator może pracować bez uszkodzenia. Nie jest to informacja o pojemności, więc nie wolno jej mylić z wartością w μF.
Jakie są najczęstsze błędy przy odczycie oznaczeń 4n7, μ1, 33p2?
Najczęściej: (1) czytanie "μ1" jako 1 μF, (2) pomijanie faktu, że litera jest przecinkiem, (3) mieszanie z kodem trzycyfrowym EIA, (4) błędne przeliczenia między pF/nF/μF. Na egzaminie zawsze sprawdź, czy litera jest w środku liczby.
Czy 1 nF i 0,1 μF to to samo?
Nie. 0,1 μF to 100 nF, a 1 nF jest 100 razy mniejszy. Warto pamiętać relacje: 1 μF = 1000 nF oraz 1 nF = 0,001 μF. To szybki sposób na kontrolę, czy wynik ma sens.
Jak rozpoznać, że kondensator ma zapis unit notation, a nie kod EIA?
W unit notation widzisz litery jednostek w samym zapisie wartości, np. 4n7, 2p2, μ1. W kodzie EIA częściej występują same cyfry (np. trzy cyfry) i osobno litera tolerancji. Gdy litera "n/p/μ" stoi jak przecinek, to zwykle unit notation.
Kiedy w praktyce elektronika ważna jest tolerancja kondensatora?
Tolerancja jest kluczowa, gdy pojemność wpływa na parametry pracy układu: filtry RC/LC, generatory, układy czasowe, sprzężenia zwrotne. Przy odsprzęganiu zasilania tolerancja często ma mniejsze znaczenie, ale nadal liczy się poprawna pojemność i napięcie znamionowe.
Jak najszybciej przygotować się do pytań o oznaczenia kondensatorów?
Ćwicz na przykładach: wypisz kilkanaście oznaczeń (np. 4n7, 100n, μ1, 33p2) i tłumacz je na wartość oraz jednostkę. Naucz się też trzech przeliczeń: 1 μF = 1000 nF, 1 nF = 1000 pF oraz 1 μF = 1 000 000 pF. To wystarcza do większości zadań.
