KWALIFIKACJA BUD20 - STYCZEŃ 2017



PYTANIE NR 26.
Wartość współczynnika oporów miejscowych dla fragmentu instalacji centralnego ogrzewania, na pionach której zamontowano dwa zawory skośne oraz dwa trójniki przelotowe, zgodnie z danymi w tabeli wynosi

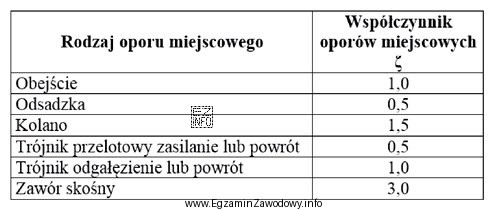

Ilustracja przedstawia tabelę związaną z zagadnieniami techniki inżynierii sanitarnej, szczególnie dotyczącą instalacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współczynnik oporów miejscowych dla fragmentu instalacji wyznacza się przez zsumowanie wartości ζ dla wszystkich elementów miejscowych występujących na odcinku (tu: 2 zawory skośne i 2 trójniki przelotowe). Po odczycie ζ z tabeli i dodaniu otrzymuje się wartość 7,0.

Pełne wyjaśnienie:

W instalacjach centralnego ogrzewania straty ciśnienia dzieli się na:

  • straty liniowe (tarcie w przewodzie),
  • straty miejscowe (na armaturze i kształtkach).

To zadanie dotyczy wyłącznie oporów miejscowych, które opisuje bezwymiarowy współczynnik ζ. Dla fragmentu instalacji zawierającego kilka elementów miejscowych przyjmuje się zasadę, że łączny współczynnik oporów miejscowych jest sumą współczynników poszczególnych elementów:

ζcałk = ζ1 + ζ2 + …

W treści wskazano dokładnie, jakie elementy występują na pionach: dwa zawory skośne oraz dwa trójniki przelotowe. Należy więc:

  1. Odczytać z tabeli wartości ζ dla zaworu skośnego oraz dla trójnika przelotowego (zgodnie z tym samym źródłem danych).
  2. Pomnożyć każdą wartość przez liczbę wystąpień elementu (po 2 sztuki).
  3. Zsumować wyniki i wybrać odpowiedź liczbową.

Poprawny wynik sumowania odpowiada wartości 7,0.

Dlaczego pozostałe odpowiedzi są błędne?

  • 4,5 i 3,5 to typowe wyniki popełnienia błędu zliczania (np. nieuwzględnienie jednego elementu) albo po zastosowaniu niewłaściwej wartości ζ (np. dla innego typu zaworu/trójnika).
  • 8,0 może wynikać z użycia danych z innej tabeli lub z pomylenia trójnika przelotowego z trójnikiem na odgałęzieniu, który zwykle ma inne opory.

Na egzaminie warto pamiętać: najpierw identyfikacja elementu, potem odczyt z właściwej tabeli, na końcu proste sumowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są opory miejscowe w instalacji centralnego ogrzewania?
Opory miejscowe to straty ciśnienia powstające lokalnie na armaturze i kształtkach (np. zaworach, trójnikach, kolanach), a nie na prostym odcinku rury. Opisuje się je współczynnikiem ζ i uwzględnia w obliczeniach strat ciśnienia oraz doborze pompy.
Jak obliczyć łączny współczynnik oporów miejscowych dla kilku elementów?
Łączny współczynnik oporów miejscowych liczy się przez sumowanie współczynników ζ dla wszystkich elementów na danym odcinku: ζcałk = ζ1 + ζ2 + …. Jeśli element występuje kilka razy, jego ζ dodajesz odpowiednią liczbę razy.
Dlaczego w zadaniach trzeba korzystać z tabel oporów miejscowych?
Wartości ζ zależą od typu elementu (np. zawór skośny, zawór prosty), sposobu przepływu (trójnik przelotowy lub na odgałęzienie) i przyjętego źródła danych. Tabela standaryzuje te wartości, dzięki czemu obliczenia są porównywalne i spójne w projekcie.
Jakie są najczęstsze błędy przy sumowaniu oporów miejscowych na armaturze?
Najczęściej myli się liczbę elementów (np. pomija jeden zawór), wybiera niewłaściwy typ z tabeli (np. trójnik na odgałęzieniu zamiast przelotowego) albo miesza dane z różnych tabel. Błąd zwykle daje wynik "podejrzanie" zbyt mały lub zbyt duży.
Co oznacza trójnik przelotowy i czym różni się od trójnika na odgałęzieniu?
Trójnik przelotowy dotyczy przepływu "na wprost" przez trójnik, bez skrętu w odgałęzienie. Trójnik "na odgałęzieniu" opisuje przepływ ze skrętem w boczną gałąź. Dla tych dwóch przypadków tabele często podają różne wartości ζ, więc trzeba wybrać właściwy wariant.
Czy opory miejscowe są ważne przy doborze pompy w instalacji c.o.?
Tak. Opory miejscowe zwiększają całkowite straty ciśnienia, które pompa musi pokonać. Jeśli w instalacji jest dużo armatury (zawory, filtry, trójniki), pominięcie oporów miejscowych może skutkować zbyt małą wysokością podnoszenia pompy i problemami z przepływem oraz regulacją.
Jak odróżnić opory liniowe od miejscowych w obliczeniach hydraulicznych?
Opory liniowe zależą głównie od długości rury, średnicy, chropowatości i prędkości przepływu. Opory miejscowe zależą od elementów punktowych (armatura/kształtki) i opisuje się je przez ζ. W praktyce liczy się je osobno i sumuje w bilansie strat.
Kiedy w obliczeniach można pominąć opory miejscowe?
W uproszczonych szacunkach czasem je pomija się, gdy odcinek jest bardzo długi i ma mało armatury, a dominują straty liniowe. W zadaniach egzaminacyjnych, jeśli podano tabelę ζ i wskazano elementy, zwykle oczekuje się ich obowiązkowego uwzględnienia.
Jakie elementy instalacji c.o. zwykle generują największe opory miejscowe?
Duże opory mogą powodować m.in. zawory o złożonej budowie, filtry, zwężki, elementy regulacyjne oraz przepływ przez trójnik w niekorzystnym kierunku. Skala zależy od konstrukcji i danych tabelarycznych producenta/źródła, dlatego w praktyce porównuje się ζ z dokumentacji.
Jak przygotować się do zadań egzaminacyjnych z oporów miejscowych w instalacjach?
Ćwicz schemat: 1) rozpoznaj elementy na odcinku, 2) wybierz właściwe warianty w tabeli (np. przelot/odgałęzienie), 3) policz liczbę sztuk, 4) zsumuj ζ. Dodatkowo ucz się typowych nazw armatury i kształtek stosowanych w c.o.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że po odczycie ζ z tabeli i dodaniu otrzymuje się wartość 7,0.

Materiały:

  • Podręczniki i skrypty z hydrauliki instalacji sanitarnych (straty liniowe i miejscowe)
  • Materiały producentów armatury: tabele oporów miejscowych i karty katalogowe
  • Zadania rachunkowe z doboru pomp i obliczania strat ciśnienia w instalacjach c.o.
