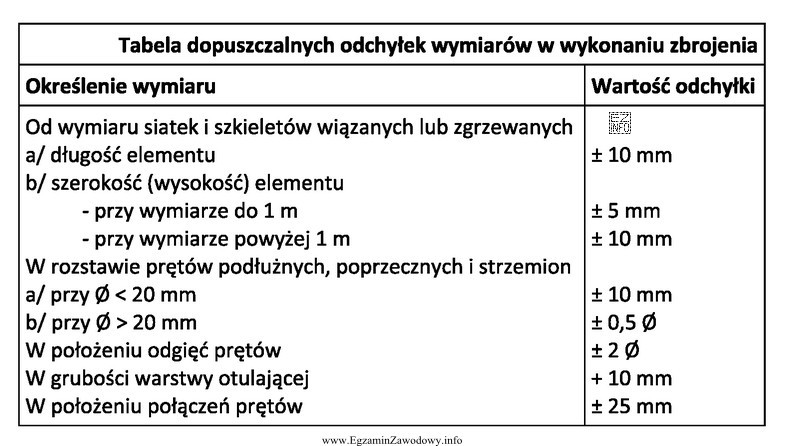

W dokumentacji projektowej rozstaw prętów podłużnych Ø16 mm wynosi 200 mm. Podczas odbioru robót zbrojarskich sprawdza się, czy wykonane zbrojenie mieści się w dopuszczalnych odchyłkach (tolerancjach) określonych w tabeli stanowiącej kryterium odbioru. Sama "najbliższa" wartość nie zawsze jest poprawna — liczy się to, czy odchyłka od projektu mieści się w granicach dopuszczalnych.
Jak rozumieć odchyłkę rozstawu?
Odchyłka to różnica między rozstawem wykonanym a projektowym. Dla 193 mm odchyłka wynosi 200 − 193 = 7 mm (rozstaw mniejszy o 7 mm). Dla 211 mm odchyłka wynosi +11 mm, dla 216 mm +16 mm, a dla 189 mm −11 mm.
Dlaczego 193 mm jest poprawne?
Wartość 193 mm odpowiada odchyłce, która (zgodnie z tabelą z zadania) mieści się w dopuszczalnym zakresie dla rozstawu prętów Ø16 mm. Oznacza to, że mimo stwierdzonych odchyłek wykonanie nadal spełnia kryteria odbioru.
Dlaczego pozostałe odpowiedzi są błędne?
- 211 mm – odchyłka dodatnia (rozstaw większy niż w projekcie) przekracza granicę dopuszczalną w tabeli, więc nie może być przyjęta bez korekty.
- 216 mm – jeszcze większe zwiększenie rozstawu; typowo powoduje zbyt rzadkie zbrojenie w przekroju i jest kwalifikowane jako niezgodność.
- 189 mm – odchyłka ujemna jest zbyt duża (rozstaw zbyt mały) w odniesieniu do dopuszczalnego zakresu z tabeli, więc również jest niedopuszczalna.
Wskazówka egzaminacyjna: zawsze policz różnicę względem projektu i dopiero potem porównaj ją z tabelą tolerancji dla danego parametru (tu: rozstaw prętów podłużnych Ø16 mm). Nie zakładaj, że "mniejszy rozstaw jest zawsze lepszy" — w odbiorach obowiązują konkretne limity.
