KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

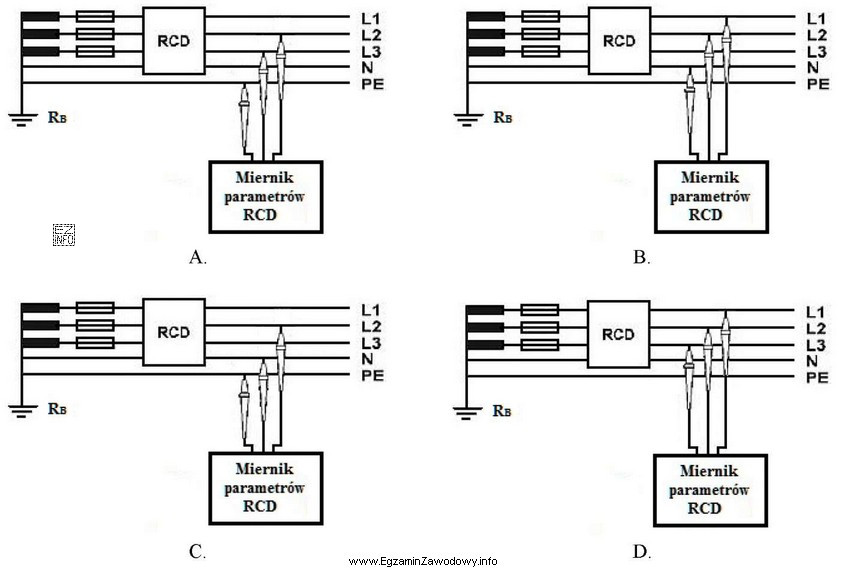

Schemat C jest poprawny, ponieważ miernik parametrów RCD jest podłączony w taki sposób, że umożliwia pomiar prądu wyzwolenia i czasu zadziałania wyłącznika różnicowoprądowego. Miernik jest podłączony do przewodów L i N oraz do PE, co pozwala na symulację prądu upływu i sprawdzenie, przy jakim prądzie RCD zadziała.
