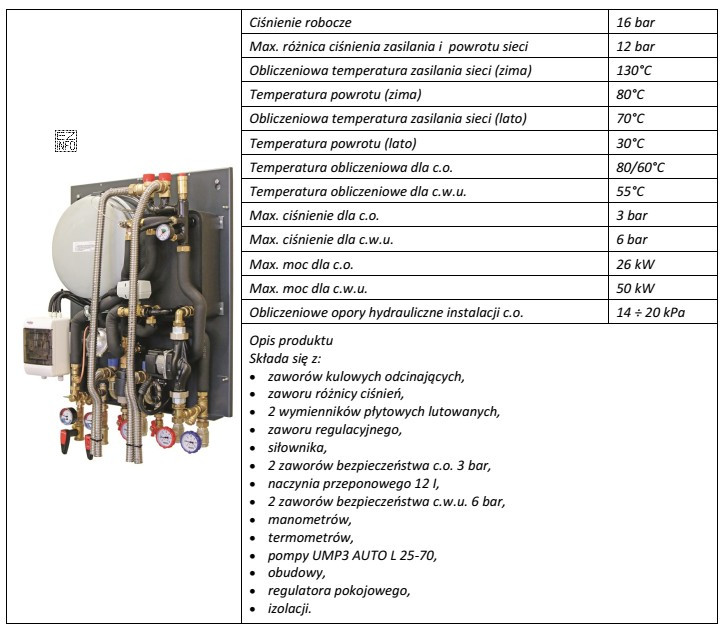

Pytanie dotyczy rozpoznania rodzaju węzła cieplnego na podstawie informacji ze zdjęcia i tabeli. W praktyce egzaminacyjnej oznacza to, że należy odczytać z opisu, jakie funkcje realizuje węzeł oraz do jakiego typu sieci jest przewidziane przyłączenie.
Dlaczego poprawne jest "dwufunkcyjny węzeł cieplny c.o./c.w.u. do bezpośredniego przyłączenia do wysokoparametrowej sieci cieplnej"?
Węzeł dwufunkcyjny dostarcza ciepło zarówno na potrzeby centralnego ogrzewania (c.o.), jak i do przygotowania ciepłej wody użytkowej (c.w.u.). W opisie lub tabeli zwykle da się to rozpoznać po wyszczególnieniu obiegów/układów dla c.w.u. (np. osobny tor wymiany ciepła, elementy regulacyjne lub wskazanie funkcji przygotowania c.w.u.). Jeśli w danych węzła wskazano, że jest przeznaczony do sieci wysokoparametrowej i do bezpośredniego przyłączenia, to właśnie ta kombinacja parametrów powinna zostać wybrana.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Jednofunkcyjny węzeł cieplny c.o." odpada, gdy w tabeli/na zdjęciu widać, że węzeł realizuje także przygotowanie c.w.u. (czyli nie jest ograniczony wyłącznie do ogrzewania).
- Warianty z "niskoparametrową siecią cieplną" są błędne, jeśli opis wskazuje parametry sieci typowe dla wysokoparametrowej lub wprost tak ją nazywa. W praktyce rozróżnienie sieci jest kluczowe, bo determinuje dobór rozwiązań przyłączeniowych, armatury i automatyki.
- "Dwufunkcyjny … do niskoparametrowej sieci" jest kuszący, gdy ktoś skupi się tylko na dwufunkcyjności, a pominie część o rodzaju sieci. To typowy błąd nieuwagi na końcówkę odpowiedzi.
Wskazówka egzaminacyjna: najpierw ustal funkcję (c.o. czy c.o. + c.w.u.), dopiero potem dopasuj typ sieci (wysoko-/niskoparametrowa) i sposób przyłączenia. To zmniejsza ryzyko pomyłki wynikającej z podobieństwa odpowiedzi.
