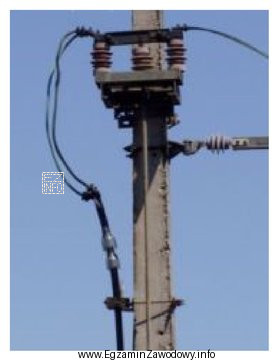

W pytaniu należy rozpoznać aparat łączeniowy przedstawiony na rysunku i nazwać go zgodnie z funkcją w układzie zasilania. Odłącznik to aparat przeznaczony przede wszystkim do zapewnienia widocznej przerwy izolacyjnej (bezpieczne odseparowanie części instalacji), a nie do częstego wyłączania prądu roboczego pod dużym obciążeniem.
Odpowiedź "odłącznik kabla zasilacza" jest właściwa, gdy łącznik dotyczy toru zasilającego (doprowadzającego energię). W praktyce eksploatacyjnej takie odłączenie jest kluczowe przy przygotowaniu miejsca pracy: umożliwia jednoznaczne oddzielenie zasilania i wykonanie dalszych czynności zabezpieczających zgodnie z procedurami bezpieczeństwa.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu?
- "odłącznik kabla powrotnego" dotyczy obwodu powrotnego, a więc innej funkcjonalnie części układu. Pomyłka zwykle wynika z niepewności, czy wskazany element jest w torze zasilającym czy w torze powrotnym.
- "wyłącznik małoolejowy" to typ wyłącznika (aparatu łączeniowego do przerywania prądu), którego identyfikacja opiera się na cechach konstrukcyjnych typowych dla wyłączników, a nie dla odłączników. Wyłącznik jest dobierany do wyłączania prądów zwarciowych/roboczych, a odłącznik do separacji.
- "wyłącznik szybki" również jest wyłącznikiem, czyli aparatem przeznaczonym do szybkiego przerywania prądu w warunkach pracy i zakłóceń. Sama kategoria "szybki" odnosi się do działania wyłącznika, a nie do uzyskania widocznej przerwy jak w odłączniku.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy na rysunku widać rozwiązanie typowe dla separacji (odłącznik), czy dla wyłączania prądu (wyłącznik). Dopiero potem dopasuj, czy dotyczy to toru zasilającego ("zasilacza") czy powrotnego.
