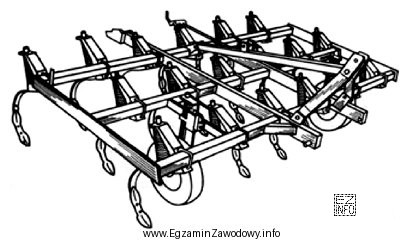

Ocena zgięcia ramy kultywatora w płaszczyźnie poziomej sprowadza się w praktyce do sprawdzenia, czy rama zachowowała geometrię i prostokątność w rzucie z góry. Najbardziej informatywnym, prostym pomiarem warsztatowym jest porównanie przekątnych (oraz kontrola długości bazowych).
Odpowiedź "długości i przekątnych ramy" jest poprawna, ponieważ:
- przekątne są czułe na przekoszenie prostokątnej/ramowej konstrukcji; gdy rama jest prosta, przekątne są równe,
- sam pomiar długości bazowych pozwala potwierdzić, czy nie doszło do skrócenia/wydłużenia odcinków lub przemieszczeń węzłów konstrukcji,
- taki pomiar jest możliwy do wykonania w warunkach obsługi technicznej (taśma, przymiar, ewentualnie pomiary porównawcze).
Pozostałe propozycje nie są właściwą podstawą do jednoznacznej oceny zgięcia ramy w poziomie:
- "długości i szerokości ramy" – te wymiary mogą pozostać zbliżone do nominalnych nawet przy przekoszeniu; bez przekątnych łatwo przeoczyć, że naroża "uciekły".
- "prostoliniowości śladów zębów" – ślady zależą nie tylko od geometrii ramy, ale też od ustawienia zębów, luzów, głębokości pracy, warunków glebowych i poślizgu. To obserwacja pośrednia i obarczona wieloma zakłóceniami.
- "prostoliniowości śladów kół podporowych" – analogicznie, tor kół może się zmieniać przez luzy, nierówności terenu, regulacje i obciążenie, więc nie stanowi bezpośredniego pomiaru przekoszenia ramy.
W przygotowaniu do egzaminu warto zapamiętać zasadę: przekątne służą do kontroli prostokątności i przekoszenia konstrukcji ramowych. Jeśli pytanie dotyczy deformacji w poziomie, odpowiedzi związane z przekątnymi zwykle wskazują właściwą metodę pomiaru.
