Przy montażu łożyska na wał kluczowa zasada brzmi: siłę wciskania przykłada się do tego pierścienia, który jest osadzany z pasowaniem ciasnym. W typowej sytuacji "łożysko na wał" oznacza, że ciasno pasowany jest pierścień wewnętrzny, więc docisk powinien działać właśnie na niego. Dzięki temu obciążenie montażowe nie przechodzi przez elementy toczne (kulki/wałeczki) i nie powoduje mikrouszkodzeń bieżni.

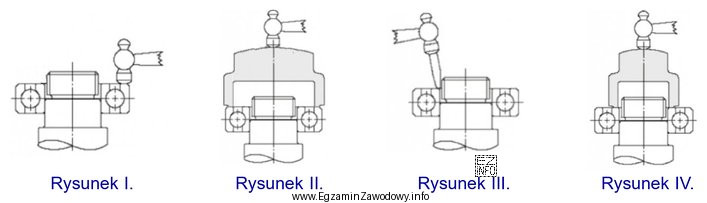

Odpowiedź "rysunku IV." jest właściwa, ponieważ pokazuje montaż, w którym narzędzie dociskowe jest ustawione osiowo i przenosi siłę w sposób zgodny z zasadą docisku właściwego pierścienia. Taki sposób ogranicza ryzyko:
- przekoszenia łożyska podczas wciskania,
- wgnieceń i zatarć na bieżniach wskutek przenoszenia siły przez elementy toczne,
- skrócenia trwałości łożyska (hałas, grzanie, przedwczesne luzy po montażu).
Pozostałe odpowiedzi są nieprawidłowe, bo przedstawiają typowe błędy montażowe: docisk w niewłaściwym miejscu, brak osiowości lub takie ustawienie narzędzia, które zwiększa prawdopodobieństwo przekazania obciążenia przez elementy toczne. W praktyce warsztatowej (także w serwisie maszyn rolniczych) skutkiem bywa uszkodzenie łożyska jeszcze przed rozpoczęciem pracy maszyny.
Wskazówka egzaminacyjna: gdy widzisz rysunki montażu, najpierw odpowiedz sobie na pytanie: "Który pierścień jest wciskany?" Następnie wybierz wariant, w którym narzędzie naciska właśnie na ten pierścień i jest prowadzone prosto, bez przekoszenia.
