W montażu łożysk tocznych kluczowa jest zasada: siłę montażu przykłada się do tego pierścienia, który ma pasowanie wciskowe.
Dlaczego? Jeśli łożysko jest osadzane na wale, to zwykle wcisk dotyczy pierścienia wewnętrznego. Wtedy nacisk należy przenieść właśnie przez pierścień wewnętrzny (np. przy użyciu tulei montażowej i prasy). Dzięki temu obciążenie nie przechodzi przez elementy toczne (kule/wałeczki) ani bieżnie w sposób udarowy.
Co grozi przy błędnym montażu?
- powstanie wgnieceń na bieżniach (tzw. uszkodzenia od uderzeń),
- zwiększone opory ruchu i nagrzewanie,
- hałas, drgania i szybsze zużycie,
- skrócenie trwałości łożyska już od pierwszego uruchomienia.

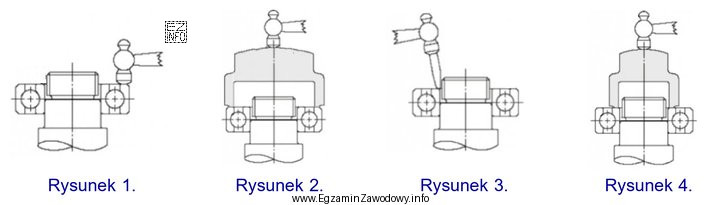

Jak rozpoznać poprawny rysunek w tego typu zadaniach? Poprawny wariant pokazuje narzędzie (tuleję/gniazdo prasy/pobijak) oparte o właściwy pierścień. Dla montażu na wale będzie to podparcie na pierścieniu wewnętrznym; dla montażu w oprawie (gnieździe) – na pierścieniu zewnętrznym.
Dlaczego pozostałe warianty bywają błędne? Najczęściej prezentują przykładanie siły do niewłaściwego pierścienia (np. nacisk na pierścień zewnętrzny przy wciskaniu na wał) albo uderzanie "przez łożysko", co wymusza przeniesienie obciążenia przez elementy toczne. To typowy błąd warsztatowy.
Wskazówka egzaminacyjna: zanim wybierzesz rysunek, odpowiedz sobie na pytanie: "Co jest wciskane?" (łożysko na wał czy do oprawy). Dopiero potem sprawdź, czy siła działa na właściwy pierścień.
