KWALIFIKACJA ELM3 - WRZESIEŃ 2015



PYTANIE NR 7.
Wskaż gatunek stali, z której należy wykonać niepodatne na korozję żaroodporne ramię robota przemysłowego.

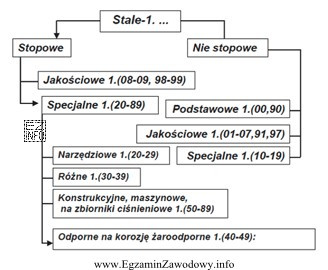

Ilustracja przedstawia schemat klasyfikacji stali, który jest używany w kontekście kwalifikacji zawodowych, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
1.4541 to stal nierdzewna (wysokochromowa, z dodatkiem niklu, stabilizowana tytanem), więc jest odporna na korozję i lepiej znosi pracę w podwyższonej temperaturze niż stale niestopowe i typowe stale narzędziowe. Pozostałe oznaczenia dotyczą stali o innych zastosowaniach, bez cechy nierdzewności.

Pełne wyjaśnienie:

W doborze materiału na ramię robota przemysłowego kluczowe są wymagania środowiskowe: odporność na korozję oraz praca w podwyższonej temperaturze (żaroodporność rozumiana praktycznie jako odporność na utlenianie i stabilność właściwości w wyższych temperaturach).

Odpowiedź "1.4541" wskazuje stal z grupy stali nierdzewnych wg europejnego systemu oznaczeń numerycznych. W praktyce stal nierdzewna zawdzięcza odporność korozyjną głównie odpowiednio wysokiej zawartości chromu (tworzenie warstwy pasywnej), a dodatki stopowe (m.in. nikiel, stabilizatory) poprawiają własności i zakres zastosowań. Dlatego taki wybór jest właściwy dla elementu, który ma nie korodować i jednocześnie pracować w trudniejszych warunkach temperaturowych.

Pozostałe propozycje nie pasują do wymagań "niepodatne na korozję":

  • "1.2311" to typowa stal narzędziowa/na formy (zastosowania technologiczne, dobra obrabialność i własności mechaniczne), ale nie jest to stal nierdzewna, więc bez dodatkowych zabezpieczeń może korodować.
  • "1.3343" kojarzona jest z wysokostopowymi stalami narzędziowymi (np. do narzędzi skrawających), gdzie celem jest twardość i odporność na zużycie/temperaturę w procesie skrawania, a nie odporność korozyjna elementu konstrukcyjnego w środowisku pracy robota.
  • "1.0037" to stal niestopowa konstrukcyjna (ogólnego przeznaczenia). Jest tania i powszechna, ale bez powłok i ochrony antykorozyjnej łatwo ulega korozji, a do zastosowań żaroodpornych zwykle nie jest właściwym wyborem.

Wskazówka egzaminacyjna: jeśli w treści pojawia się jednocześnie "korozja" i "temperatura", szukaj w odpowiedziach stali nierdzewnych lub żaroodpornych (zwykle stal stopowa o wysokiej zawartości chromu). Same cechy "wysoka twardość" czy "narzędziowa" nie oznaczają odporności na korozję.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza numer stali 1.4541 w oznaczeniach europejskich?
To oznaczenie w systemie numerycznym EN/PN-EN dla konkretnego gatunku stali stopowej. W praktyce 1.4541 jest kojarzona ze stalą nierdzewną, czyli przeznaczoną do pracy w środowiskach korozyjnych, gdzie wymagana jest wysoka odporność na rdzewienie.
Jak rozpoznać, że stal będzie odporna na korozję po samym oznaczeniu?
Samo oznaczenie numeryczne wymaga znajomości tabel/norm, ale na egzaminie pomaga zasada: stale nierdzewne to zwykle stale stopowe o podwyższonej zawartości chromu. Jeśli w odpowiedziach jest gatunek z grupy stali nierdzewnych (np. 1.4xxx), częściej spełni wymaganie odporności korozyjnej.
Dlaczego do ramienia robota ważna jest odporność korozyjna materiału?
Korozja osłabia przekrój elementu, pogarsza dokładność pozycjonowania i może powodować zatarcia w połączeniach. W robotyce dochodzą wymagania utrzymania ruchu: mniejsza korozja to mniej przestojów, łatwiejsze czyszczenie i stabilniejsze parametry pracy w czasie.
Co w praktyce oznacza, że element jest żaroodporny?
Żaroodporność to zdolność materiału do pracy w podwyższonej temperaturze bez szybkiego utleniania i degradacji powierzchni. Dla konstrukcji oznacza to m.in. mniejszą skłonność do tworzenia zgorzeliny i lepszą trwałość w pobliżu źródeł ciepła, np. pieców lub procesów obróbki cieplnej.
Jakie błędy są najczęstsze przy wyborze stali z listy oznaczeń?
Najczęściej wybiera się stal "narzędziową" myśląc, że skoro jest twarda, to będzie też odporna na korozję. Drugi błąd to sugerowanie się tym, że stal konstrukcyjna jest popularna i tania, więc "na pewno wystarczy". W takich zadaniach decydują wymagania środowiska, nie cena.
Czy stal narzędziowa zawsze będzie dobra do elementów robota?
Nie. Stale narzędziowe projektuje się głównie pod kątem twardości, odporności na ścieranie i pracy narzędzia (np. w obróbce). Elementy robota częściej wymagają odporności korozyjnej, spawalności, niskiej masy lub stabilności wymiarowej, więc dobór bywa inny.
Kiedy w robotyce stosuje się stale nierdzewne zamiast zwykłych konstrukcyjnych?
Gdy robot pracuje w wilgoci, przy myciu (np. w przemyśle spożywczym), w oparach chemicznych albo na zewnątrz. Stal nierdzewna ogranicza rdzewienie i ułatwia utrzymanie czystości. To także wybór, gdy koszt przestoju jest wyższy niż koszt lepszego materiału.
Jakie są typowe środowiska korozyjne dla ramion robotów przemysłowych?
To m.in. mgła chłodziw i emulsji w obrabiarkach, wilgoć i detergenty w strefach mycia, opary kwasów/ługów w procesach chemicznych oraz zasolone powietrze w pobliżu transportu morskiego. W takich warunkach stal niestopowa wymaga powłok lub szybko koroduje.
Czy sama stal nierdzewna gwarantuje brak korozji w każdym przypadku?
Nie. Odporność zależy od konkretnego gatunku, obróbki, jakości powierzchni i środowiska (np. chlorki mogą być problemem dla części gatunków). Jednak w typowych zadaniach egzaminacyjnych "stal nierdzewna" jest właściwą odpowiedzią dla wymagania "niepodatne na korozję" w porównaniu do stali niestopowych.
Jak przygotować się do zadań o doborze materiału na egzaminie mechatronika?
Warto zrobić tabelę: grupa stali → cecha → typowe zastosowanie (np. konstrukcyjna, narzędziowa, nierdzewna). Ćwicz rozpoznawanie, które oznaczenia odpowiadają stali nierdzewnej, a które narzędziowej. Na egzaminie zawsze najpierw podkreśl wymaganie: korozja, temperatura, wytrzymałość, masa.
info

Statystycznie 37% uczniów zna prawidłową odpowiedź. bardzo trudne

Według specjalistów z branży: "Pozostałe oznaczenia dotyczą stali o innych zastosowaniach, bez cechy nierdzewności."

Źródła:

  • PN-EN 10027-2:2015 (lub nowsza), "Systemy oznaczania stali — Część 2: System oznaczania numerycznego", zakres i zasady nadawania numerów stali
  • PN-EN 10088-1:2014 (lub nowsza), "Stale odporne na korozję — Część 1: Wykaz stali odpornych na korozję", tabela gatunków/oznaczeń (m.in. 1.4541)
  • PN-EN 10088-2:2014 (lub nowsza), "Stale odporne na korozję — Część 2: Warunki techniczne dostawy blach i taśm", odniesienia do gatunków i własności użytkowych stali nierdzewnych

Materiały:

  • Podręcznik z materiałoznawstwa dla techników/mechatroników (dział: stale stopowe, stale nierdzewne)
  • Karty materiałowe i tabele gatunków stali (porównanie 1.4541 z innymi grupami stali)
  • Normy dotyczące oznaczania i gatunków stali (system EN/PN-EN)
