KWALIFIKACJA TLO3 - CZERWIEC 2020

PYTANIE NR 34.

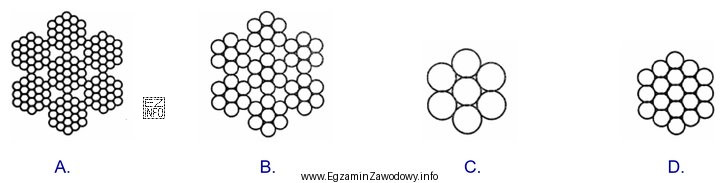

Wskaż, na którym rysunku przedstawiono budowę linki oznaczanej symbolem 1x7?
Ilustracja przedstawia cztery schematyczne rysunki przekrojów poprzecznych linek stalowych, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Linka oznaczana 1x7 ma jedną wiązkę z 7 drutów: 1 drut centralny i 6 drutów ułożonych wokół niego. Poprawny rysunek to ten, na którym w przekroju widać dokładnie taki układ (1 w środku + 6 na obwodzie).

Pełne wyjaśnienie:

Oznaczenie 1x7 opisuje konstrukcję linki jako jeden splot/wiązka złożona łącznie z siedmiu drutów. W typowym schemacie przekroju oznacza to układ: 1 drut w środku oraz 6 drutów rozmieszczonych równomiernie dookoła (tworzących zewnętrzną "koronę").

Dlatego poprawny wybór rysunku polega na znalezieniu takiego przekroju, który spełnia jednocześnie dwa warunki:

  • widać dokładnie 7 drutów w przekroju,
  • da się wskazać pojedynczy drut centralny i 6 otaczających go drutów.

Pozostałe rysunki są niepoprawne dla 1x7, jeśli pokazują inną liczbę drutów (np. więcej niż 7) albo konstrukcję wielosplotową (kilka wiązek), charakterystyczną dla oznaczeń typu 7x7 czy 7x19. Częstym błędem jest też pomylenie zapisu i wybór rysunku z 7 wiązkami po 1 drucie (co w praktyce nie odpowiada przekrojowi linki 1x7) albo wybór schematu "gęstszego", bo wydaje się bardziej wytrzymały. Na egzaminie warto zawsze policzyć elementy na rysunku: najpierw szukasz drutu centralnego, potem liczysz druty dookoła niego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznaczenie 1x7 oznacza konstrukcję, w której jest jedna wiązka (jeden splot) złożona z 7 drutów. W przekroju zwykle rozpoznasz to jako układ 1 drut centralny i 6 drutów ułożonych wokół niego.
Najpewniejsza metoda to liczenie: znajdź drut w środku i sprawdź, czy otacza go 6 drutów. Jeśli na schemacie jest inna liczba drutów lub widać kilka oddzielnych wiązek, to nie jest 1x7.
Drut centralny pełni rolę "rdzenia" dla sześciu drutów zewnętrznych. Ułatwia zachowanie regularnego kształtu przekroju i stabilizuje ułożenie drutów. Dzięki temu linka ma przewidywalne własności mechaniczne i łatwiej ją identyfikować na schemacie.
W 1x7 masz jedną wiązkę z 7 drutów. W 7x7 występuje 7 wiązek, a każda z nich ma po 7 drutów, więc cała konstrukcja jest bardziej złożona i w przekroju wygląda "gęściej" (widać wiele grup drutów).
W praktyce nazewnictwo bywa mieszane, ale "linka" często oznacza cieńszy element cięgłowy. Kluczowe na egzaminie jest jednak rozumienie konstrukcji: 1x7 opisuje liczbę wiązek i drutów, niezależnie od tego, czy ktoś potocznie powie "linka" czy "lina".
Najczęstsze pomyłki to: niepoliczenie drutów, pominięcie drutu centralnego, wybór rysunku z kilkoma wiązkami (mylenie z 7x7 lub 7x19) oraz kierowanie się ogólnym wrażeniem "wytrzymałości" zamiast analizą oznaczenia 1x7.
Przy przeglądach, wymianach i kontroli zgodności z dokumentacją techniczną: musisz upewnić się, że zastosowano właściwy typ elementu cięgłowego. Rozpoznanie konstrukcji pomaga też ocenić zużycie, np. liczbę pękniętych drutów w danej konfiguracji.
Egzamin sprawdza umiejętność praktycznego rozpoznawania elementów na schematach i rysunkach technicznych. W pracy technika mechanika lotniczego często identyfikuje się elementy po wyglądzie/przekroju, a nie tylko po opisie słownym w dokumentacji.
Najpierw wypatruj jednego drutu centralnego, potem licz druty na obwodzie "po kole" w jednym kierunku. Jeśli rysunek jest gęsty i nie widać środka, to zwykle nie jest prosta konstrukcja 1x7, tylko wariant wielodrutowy lub wielosplotowy.
W typowych zadaniach egzaminacyjnych tak: jeden drut w środku i sześć dookoła odpowiada łącznie 7 drutom w jednej wiązce, czyli 1x7. Trzeba jednak uważać, by nie pomylić tego z rysunkami, które pokazują kilka wiązek z podobnym układem.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że linka oznaczana 1x7 ma jedną wiązkę z 7 drutów: 1 drut centralny i 6 drutów ułożonych wokół niego.

Materiały:

  • Materiały szkoleniowe z rysunku technicznego i oznaczeń elementów cięgłowych w lotnictwie
  • Podręczniki/kompendia z podstaw konstrukcji lin i linek stalowych (część: konstrukcje 1x7, 7x7, 7x19)
  • Instrukcje producentów i dokumentacja obsługowa dotycząca cięgien/linkowania (jeśli dostępne w ośrodku szkolenia)
