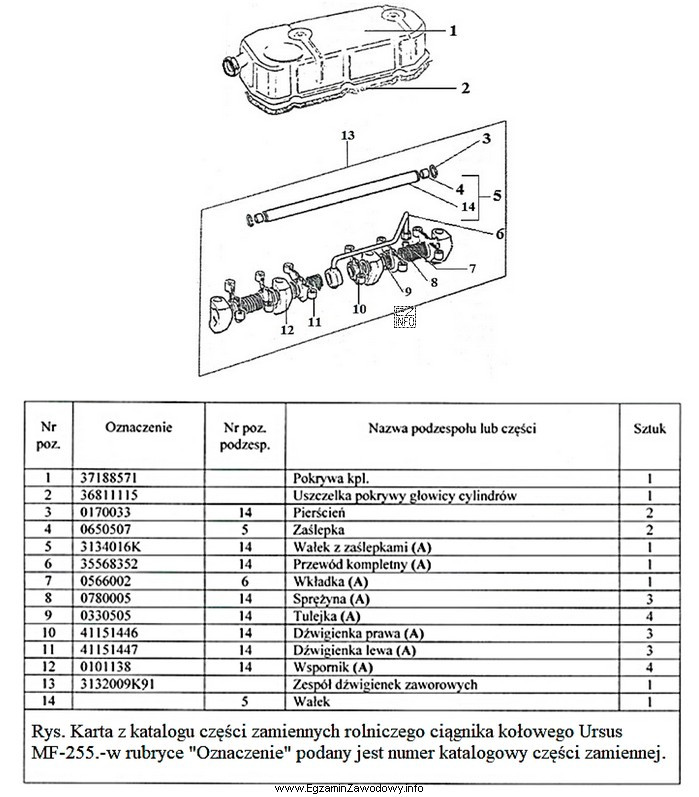

Zabezpieczenie przed poosiowym przesunięciem wałka w zespole dźwigienek zaworowych ma kluczowe znaczenie eksploatacyjne: ogranicza przesuw wałka wzdłuż osi, dzięki czemu dźwigienki i elementy współpracujące zachowują prawidłowe położenie. W praktyce spotyka się różne rozwiązania (np. pierścienie osadcze/ustalające, podkładki oporowe, elementy dociskowe), a ich identyfikacja w dokumentacji opiera się na położeniu elementu względem wałka oraz na opisie/odnośniku w rysunku złożeniowym.
Poprawna odpowiedź 0170033 jest właściwa, ponieważ odpowiada numerowi katalogowemu przypisanemu na rysunku do elementu pełniącego funkcję ustalającą wałek w kierunku osiowym. Żeby rozwiązać zadanie poprawnie na egzaminie, warto postępować metodycznie:
- najpierw wskazać na rysunku element, który fizycznie ogranicza ruch wałka wzdłuż osi (zwykle przy końcu wałka lub przy powierzchni oporowej),
- odczytać numer pozycji/odnośnik przypisany do tego elementu,
- z legendy lub wykazu części przyporządkować temu odnośnikowi właściwy numer katalogowy.
Pozostałe odpowiedzi (0330505, 0650507, 0780005) są niepoprawne, ponieważ odnoszą się do innych pozycji z rysunku lub innych elementów zespołu, które nie pełnią funkcji zabezpieczenia wałka przed przemieszczeniem osiowym. Typowym błędem jest pomylenie elementu ustalającego z częścią sąsiednią (np. mocującą, dystansową lub współpracującą z dźwigienką) albo odczyt numeru z niewłaściwego miejsca w wykazie części.
Wskazówka egzaminacyjna: po wybraniu elementu na rysunku zawsze sprawdź, czy jego funkcja wynika z geometrii montażu (czy faktycznie "blokuje" przesuw osiowy), a dopiero potem przepisuj numer katalogowy.
