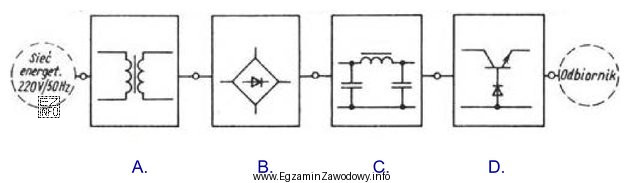

W klasycznym zasilaczu sieciowym energia przechodzi przez kolejne bloki funkcjonalne, które na schemacie blokowym są zwykle ułożone od lewej do prawej:
- transformator (zmiana poziomu napięcia AC i separacja),
- prostownik (zamiana AC na napięcie pulsujące DC, zwykle mostek diodowy),
- filtr prostownikowy / filtr wygładzający (zmniejszenie tętnień, czyli wahań napięcia po prostowaniu),
- stabilizator (utrzymanie możliwie stałego napięcia mimo zmian obciążenia),
- obciążenie (zasilane urządzenie).
Filtr prostownikowy rozpoznaje się po tym, że jego funkcją jest wygładzenie napięcia po prostowaniu. W praktyce realizuje się to najczęściej przez kondensator elektrolityczny (filtr pojemnościowy) albo układ RC/LC. Dzięki temu kolejne stopnie (np. stabilizator lub układ urządzenia) dostają napięcie o mniejszych tętnieniach.
Dlaczego poprawna jest odpowiedź C?
W tym zadaniu litera C odpowiada blokowi pełniącemu rolę filtracji napięcia po prostowaniu (etap redukcji tętnień przed stabilizacją lub przed obciążeniem), czyli temu, co nazywa się filtrem prostownikowym.
Dlaczego pozostałe odpowiedzi są błędne?
- A – typowo mylona ze stabilizatorem lub innym blokiem "porządkującym" napięcie; stabilizacja to inna funkcja niż filtracja tętnień.
- B – często wskazuje prostownik (sam etap diod), ale bez części filtrującej nie spełnia definicji filtru prostownikowego.
- D – bywa obciążeniem lub innym elementem końcowym; nie odpowiada etapowi wygładzania napięcia po prostowaniu.
Wskazówka egzaminacyjna: gdy nie pamiętasz nazw, prześledź kolejność "AC → DC pulsujące → DC wygładzone → DC stabilizowane". Filtr prostownikowy jest na etapie przejścia z "DC pulsującego" do "DC wygładzonego".
