W tego typu zadaniach kluczowe jest odczytanie ze schematu dwóch informacji: (1) jaki warunek uruchamia cewkę Y1 oraz (2) czy i gdzie występuje funkcja czasowa (oraz czy dotyczy załączenia czy wyłączenia).

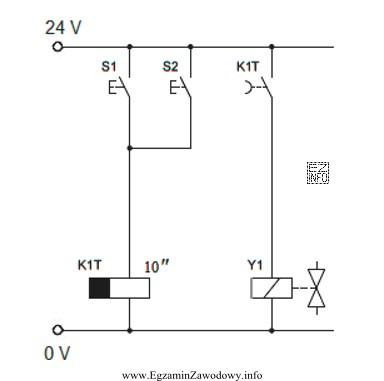

Opis "Cewka Y1 zostanie załączona po naciśnięciu któregokolwiek z przycisków S1 i S2 i wyłączona po 10 s od zwolnienia obu przycisków." odpowiada sytuacji, w której:
- sygnały z S1 i S2 są zsumowane logicznie (w praktyce oznacza to, że wystarczy naciśnięcie jednego z nich, aby pojawiło się sterowanie na Y1),
- zastosowano opóźnione wyłączenie (funkcja typu "off-delay"/TOF): po zaniku warunku sterującego cewka nie gaśnie od razu, tylko pozostaje aktywna jeszcze przez zadany czas 10 s.
Dlaczego pozostałe opisy są niezgodne z typową interpretacją takiego schematu?
- Opcje mówiące o "załączeniu po 10 s od naciśnięcia" opisują opóźnione załączenie (TON), czyli inny typ działania czasowego niż opóźnione wyłączenie. Jeśli schemat pokazuje podtrzymanie po puszczeniu, to takie odpowiedzi odwracają sens timera.
- Opcje mówiące o wyłączeniu "po zwolnieniu jednego z przycisków" wprowadzają inny warunek logiczny. Przy sumowaniu OR naciśnięcie któregokolwiek przycisku podtrzymuje sygnał; dlatego dopiero zwolnienie obu powoduje zanik sterowania i uruchomienie odmierzania do wyłączenia.
- Dodatkowo warto zwracać uwagę na spójność oznaczeń elementów (S1, S2). Nawet drobna literówka w symbolu może sygnalizować, że opis nie jest wiernym odczytem schematu.
Wskazówka egzaminacyjna: najpierw ustal, kiedy Y1 jest włączona "tu i teraz" (logika S1/S2), a dopiero potem oceń, co dzieje się po zaniku sygnału (czy wyłącza się natychmiast, czy po czasie 10 s).
