KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 39.

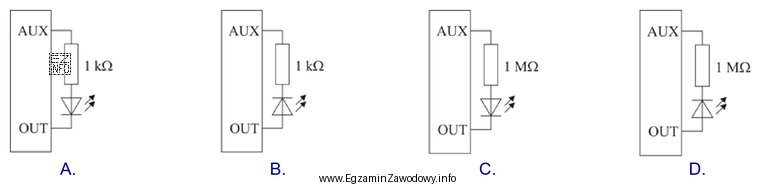

Wskaż prawidłowe podłączenie wskaźnika czuwania (LED) do wyjścia typu OC (OUT). Napięcie panujące na wyjściu AUX jest równe +12 V.
Wskaż prawidłowe podłączenie wskaźnika czuwania (LED) do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskaźnik LED wymaga odpowiedniego ograniczenia prądu, co jest realizowane przez rezystor. Wyjście typu OC (Open Collector) wymaga zewnętrznego źródła napięcia do prawidłowego działania. W odpowiedzi A, LED jest podłączony anodą do napięcia dodatniego (+12V z AUX), a katodą przez rezystor 1kΩ do wyjścia OUT, co jest poprawnym sposobem podłączenia LED do wyjścia typu OC, zapewniając prawidłowe ograniczenie prądu przez rezystor i umożliwiając sterowanie stanem LED poprzez wyjście OC.
