KWALIFIKACJA ELE2 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

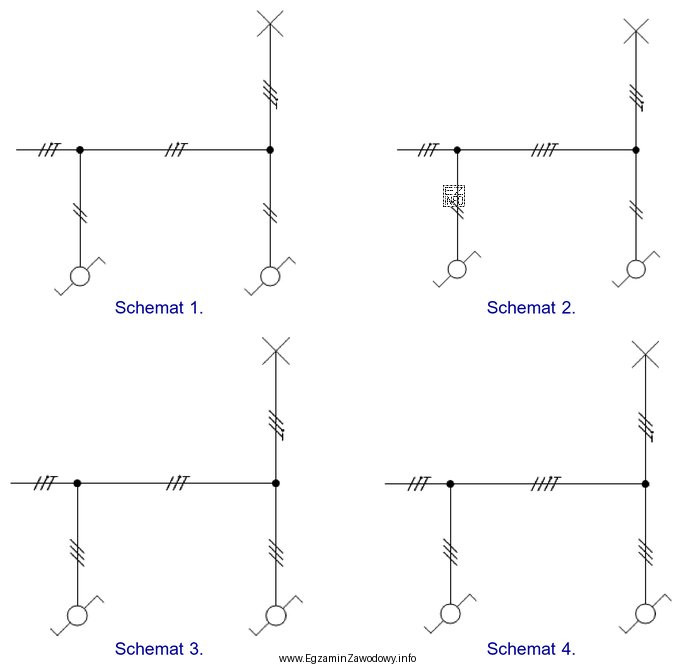

Schemat 4 jest poprawnym schematem sterowania oświetleniem z dwóch niezależnych miejsc. Zawiera układ schodowy, który umożliwia włączenie i wyłączenie światła z dwóch różnych punktów, często stosowany w instalacjach domowych. Przełączniki schodowe umożliwiają naprzemienne włączanie i wyłączanie obwodu elektrycznego, co jest dokładnie odwzorowane w przedstawionym schemacie 4. Pozwala to na kontrolę oświetlenia z dwóch różnych miejsc poprzez przełączanie między obwodami. Inne schematy nie spełniają tego wymogu, co czyni schemat 4 jedynym prawidłowym wyborem dla tego rozwiązania.
