W zasilaniu awaryjnym kluczowe jest przeliczenie, jakiej pojemności (w amperogodzinach) wymaga odbiornik przy zadanym poborze prądu i czasie pracy.
Krok 1: obliczenie wymaganego ładunku
Stosuje się zależność: Q = I · t, gdzie Q to pojemność w Ah, I to prąd w A, a t to czas w godzinach. Dla 2 A i 4 godzin otrzymujemy Q = 2 · 4 = 8 Ah. To minimalna wartość pojemności zestawu (przy założeniu idealnym, bez strat i bez spadków pojemności w niskiej temperaturze czy przy dużym obciążeniu).
Krok 2: zrozumienie połączeń akumulatorów
- Połączenie szeregowe zwiększa napięcie zestawu (sumuje się napięcia), natomiast pojemność w Ah dla identycznych akumulatorów pozostaje zasadniczo taka jak pojedynczego akumulatora.
- Połączenie równoległe zwiększa pojemność w Ah (sumuje się pojemności), natomiast napięcie pozostaje jak dla jednej sztuki.
Krok 3: dobór rozwiązania z podanych opcji
W praktyce poprawna odpowiedź musi jednocześnie zapewnić:
- wymagane napięcie zasilania centrali (często realizowane przez łączenie szeregowe odpowiedniej liczby akumulatorów),
- wymaganą pojemność co najmniej 8 Ah (osiąganą przez dobór odpowiedniej pojemności pojedynczego akumulatora i/lub przez połączenia równoległe),
- zgodność typu/parametrów akumulatorów w łańcuchach (mieszanie różnych pojemności/stanów naładowania jest błędem eksploatacyjnym).

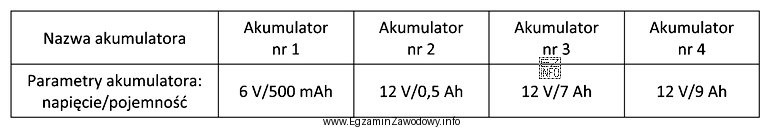

Odpowiedź "Połączyć szeregowo 4 akumulatory nr 4" jest poprawna w kontekście parametrów akumulatora "nr 4" przedstawionych w ilustracji (zapewnia wymagane napięcie oraz spełnia warunek czasu pracy wynikający z pojemności). Pozostałe propozycje odpadają, gdy nie spełniają jednocześnie warunku napięcia (przy połączeniu równoległym) albo nie zapewniają wymaganego czasu pracy przy uwzględnieniu pojemności danego typu akumulatora wskazanego numerem.
Wskazówka egzaminacyjna: najpierw policz Ah (I·t), potem sprawdź napięcie zestawu (szeregowo), a dopiero na końcu porównaj z opcjami odpowiedzi.
