W dokumentacji projektowej instalacji sanitarnych elementy armatury przedstawia się symbolami graficznymi. Celem jest szybkie rozpoznanie funkcji elementu na rysunku (np. odcinanie, regulacja, zabezpieczenie), bez konieczności wpisywania pełnych nazw w każdym miejscu schematu.

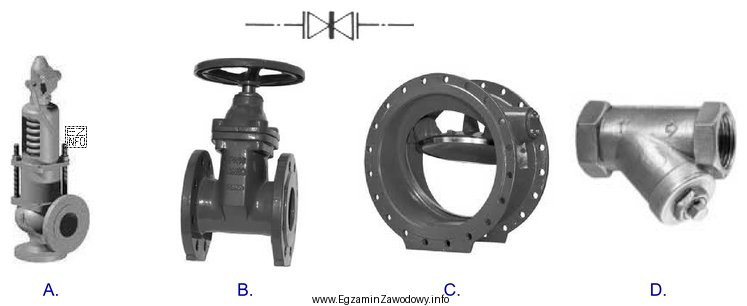

Symbol przedstawiający zawór z kołem ręcznym odnosi się do armatury, którą obsługuje się ręcznie (pokrętłem). W praktyce jest to najczęściej zawór odcinający, czyli element służący do zatrzymania przepływu medium w przewodzie. Stosuje się go m.in. po to, aby:
- odciąć fragment instalacji na czas naprawy lub wymiany urządzeń,
- umożliwić wykonanie prób i uruchomienie instalacji etapami,
- zwiększyć bezpieczeństwo eksploatacji i ułatwić serwis.
Odpowiedzi błędne w tego typu zadaniach zwykle wynikają z mylenia armatury odcinającej z innymi urządzeniami przedstawianymi na schematach (np. elementami pomiarowymi, urządzeniami wymuszającymi przepływ albo armaturą o innej funkcji). Elementy pomiarowe rozpoznaje się po symbolach charakterystycznych dla wskaźników/czujników, a urządzenia napędzające przepływ (np. pompy) mają inną, bardziej "maszynową" symbolikę i są rysowane jako urządzenia, nie jako prosta armatura w linii rurociągu.
Wskazówka egzaminacyjna: jeśli na arkuszu jest legenda rysunku, zawsze warto ją sprawdzić w pierwszej kolejności. Gdy legendy nie ma, analizuj symbol pod kątem funkcji: koło ręczne sugeruje ręczne sterowanie, a umiejscowienie w przewodzie sugeruje armaturę wbudowaną w rurociąg, a nie urządzenie pomiarowe czy napędowe.
