Podczas montażu zestawu komputerowego napęd optyczny (np. DVD-RW, Blu-ray) zasila się tym samym typem złącza, co współczesne dyski w standardzie SATA. Jest to wtyk zasilania SATA – płaski, szeroki, z charakterystycznym profilowaniem w kształcie "L", które zapobiega błędnemu podłączeniu.
Dlaczego właśnie ten wtyk jest poprawny? W praktyce montażu do napędu optycznego podłącza się dwa przewody: kabel danych (SATA) do płyty głównej oraz kabel zasilający (SATA) z zasilacza. Dzięki temu napęd otrzymuje wymagane napięcia i może pracować poprawnie.

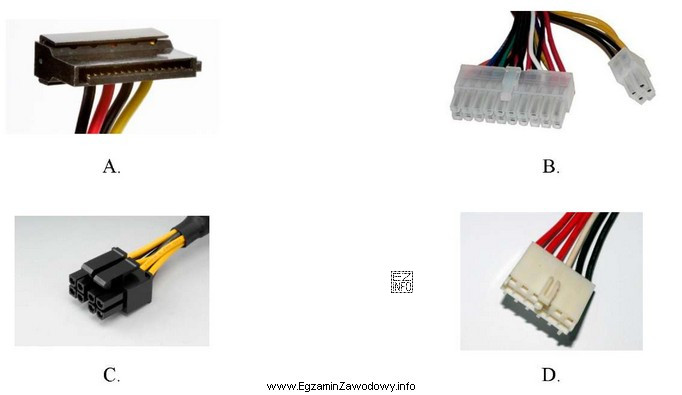

Pozostałe typowe wtyki z zestawu ilustracji nie pasują funkcjonalnie do napędu optycznego:
- Wtyk główny płyty głównej (duży wielopinowy) służy do zasilania płyty, a nie urządzeń peryferyjnych. Jego podłączenie do napędu jest praktycznie niemożliwe ze względu na inny kształt i przeznaczenie.
- Wtyk zasilania procesora (wielopinowy z przewodami żółto-czarnymi) dostarcza energię do sekcji zasilania CPU. Nie jest stosowany do napędów i również nie będzie pasował mechanicznie.
- Mały wtyk do stacji dyskietek dotyczył starszych urządzeń FDD; w typowych współczesnych konfiguracjach nie zasila napędów optycznych.
Wskazówka egzaminacyjna: najpewniejszą metodą rozpoznania jest analiza geometrii złącza (płaskie, z "L" dla SATA), a nie samych kolorów przewodów. To ogranicza ryzyko pomyłki między różnymi typami wiązek zasilacza.
