KWALIFIKACJA MEC8 - CZERWIEC 2022



PYTANIE NR 10.

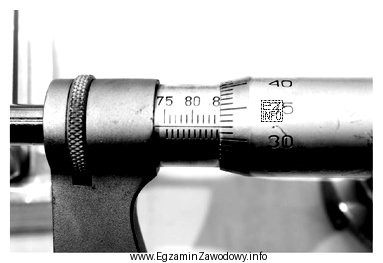

Wskaż wynik pomiaru wykonanego za pomocą mikromierza, jak na przedstawionej ilustracji.
Ilustracja przedstawia mikromierz, który jest narzędziem pomiarowym używanym do precyzyjnego mierzenia długości lub grubości
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny odczyt mikromierza uzyskuje się przez zsumowanie wskazania na tulei (mm i ewentualnie 0,5 mm) oraz wskazania na bębenku (setne mm). Następnie wynik zapisuje się w milimetrach z dokładnością do 0,01 mm. W tym odczycie suma daje 84,82 mm.

Pełne wyjaśnienie:

W mikromierzu wynik odczytu uzyskuje się zawsze etapami, a nie "na oko". Trzeba odczytać dwie skale i je zsumować:

  • Skala na tulei (główna) – pokazuje pełne milimetry, a w wielu mikromierzach dodatkowo widoczna jest podziałka połówkowa (0,5 mm). Odczytujesz ostatnią wartość, która jest jeszcze w pełni widoczna przed krawędzią bębenka.
  • Skala na bębenku – pokazuje część ułamkową milimetra (zwykle setne, czyli 0,01 mm). Odczytujesz tę kreskę bębenka, która pokrywa się z linią odniesienia na tulei.

Odpowiedź "84,82 mm" jest poprawna, ponieważ odpowiada pełnemu odczytowi: wartość z tulei (część całkowita) oraz wartość z bębenka (część setna) zostały prawidłowo zsumowane i zapisane w mm.

Pozostałe propozycje wyników są typowymi błędami odczytu:

  • "84,32 mm" często wynika z odczytania bębenka o 0,50 mm lub o kilkadziesiąt setnych "w bok", czyli z pomylenia właściwej kreski pokrywającej się z linią odniesienia.
  • "81,30 mm" sugeruje pomylenie zakresu/położenia na skali głównej (np. odczytanie kilku milimetrów mniej) albo błędne przyjęcie, że widoczne są inne pełne mm niż w rzeczywistości.
  • "80,32 mm" wskazuje na jednoczesny błąd w części całkowitej (tuleja) i ułamkowej (bębenek), co zdarza się przy pośpiechu lub gdy uczeń nie stosuje metody krokowej.

Wskazówka egzaminacyjna: zawsze wykonuj odczyt w tej samej kolejności: (1) tuleja – pełne mm, (2) tuleja – ewentualne 0,5 mm, (3) bębenek – setne mm, (4) zapis w mm. To ogranicza pomyłki i ułatwia kontrolę wyniku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać wynik z mikromierza krok po kroku?
Odczyt wykonaj w stałej kolejności: tuleja (pełne mm), potem ewentualne 0,5 mm, następnie bębenek (setne mm). Na końcu zsumuj części i zapisz wynik w mm. To zmniejsza ryzyko pomylenia kresek i przesunięcia o 0,50 mm.
Co oznacza skala na tulei w mikromierzu?
Skala na tulei (skala główna) pokazuje część całkowitą pomiaru: pełne milimetry, a w wielu mikromierzach także podziałkę połówkową (0,5 mm). Odczytuje się ostatnią wartość, która jest jeszcze widoczna przed krawędzią bębenka.
Co oznacza skala na bębenku mikromierza?
Skala na bębenku służy do odczytu części ułamkowej milimetra. W typowym mikromierzu mechanicznym jedna działka odpowiada 0,01 mm. Wybiera się tę kreskę na bębenku, która dokładnie pokrywa się z linią odniesienia na tulei.
Dlaczego w mikromierzu łatwo pomylić się o 0,5 mm?
Błąd o 0,5 mm wynika zwykle z przeoczenia podziałki połówkowej na tulei albo z błędnej interpretacji, czy kreska 0,5 mm jest już "odsłonięta". Dlatego warto zawsze sprawdzić, czy widoczna jest linia połówkowa przed odczytem bębenka.
Jak sprawdzić, czy mikromierz jest wyzerowany?
Zamknij mikromierz delikatnie (najlepiej grzechotką), bez nadmiernej siły. Przy zerowaniu linia "0" na bębenku powinna pokrywać się z linią odniesienia na tulei. Jeśli nie, wynik będzie obarczony stałym błędem i odczyty mogą być mylące na egzaminie.
Czy wynik z mikromierza zawsze zapisuje się w milimetrach?
W zadaniach szkolnych i egzaminacyjnych w mechanice najczęściej wymaga się zapisu w mm, zwykle do 0,01 mm (czasem do 0,001 mm w mikromierzach z noniuszem/czujnikiem). Najbezpieczniej jest trzymać się jednostki podanej w poleceniu i formatu odpowiedzi z przecinkiem.
Jakie błędy najczęściej popełnia się przy odczycie mikromierza?
Najczęstsze błędy to: odczyt tylko z tulei bez doliczenia bębenka, pomylenie kreski bębenka pokrywającej się z linią odniesienia, nieuwzględnienie 0,5 mm oraz zbyt mocne dokręcanie (zawyżenie/zan i żenie wskazania). Pomaga metoda krokowa i powtórny odczyt kontrolny.
Kiedy zamiast suwmiarki warto użyć mikromierza?
Mikromierz stosuje się, gdy potrzebujesz większej dokładności i pewniejszego kontaktu z powierzchnią niż w typowej suwmiarce, np. przy kontroli średnic wałków po toczeniu lub sprawdzaniu pasowań. W praktyce warsztatowej mikromierz jest podstawowym narzędziem do dokładnej kontroli wymiarów.
Jak dobrać zakres mikromierza do pomiaru elementu?
Mikromierze mają ograniczony zakres, np. 0–25 mm, 25–50 mm itd. Dobiera się go tak, aby mierzony wymiar mieścił się w danym przedziale. Na egzaminie warto sprawdzić, czy wskazanie na tulei odpowiada właściwemu "przedziałowi", bo pomyłka zakresu daje błąd o dziesiątki mm.
Dlaczego odpowiedzi w zadaniach z mikromierza różnią się setnymi mm?
Różnice w setnych mm mają sprawdzić, czy uczeń poprawnie odczytuje bębenek (0,01 mm) i nie myli sąsiednich kresek. To typowy test dokładności odczytu: drobna pomyłka w dopasowaniu linii odniesienia powoduje zmianę wyniku o kilka–kilkanaście setnych milimetra.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że poprawny odczyt mikromierza uzyskuje się przez zsumowanie wskazania na tulei (mm i ewentualnie 0,5 mm) oraz wskazania na bębenku (setne mm).

Źródła:

  • ISO 3611:2010, Micrometers for external measurements — Design and metrological requirements

Materiały:

  • Instrukcje producentów mikromierzy (procedura odczytu i zerowania)
  • Podręczniki z metrologii warsztatowej dla szkół branżowych
  • Zadania treningowe z odczytu mikromierza na rysunkach (skala 0,01 mm)
