KWALIFIKACJA INF1 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 33.

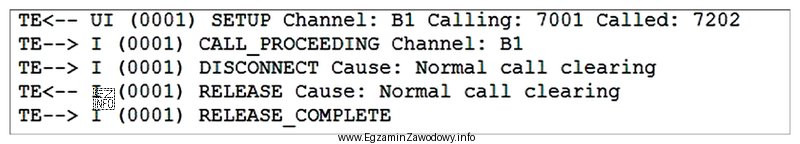

Wskaż zdarzenie, które ilustruje zamieszczony w ramce raport wymiany komunikatów sygnalizacyjnych w centrali abonenckiej?
Ilustracja przedstawia raport wymiany komunikatów sygnalizacyjnych w centrali abonenckiej, co jest kluczowe w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "Abonent 7001 dzwonił do abonenta 7202 i rozmowa nie doszła do skutku", ponieważ raport sygnalizacji pozwala wskazać inicjatora wywołania (7001), stronę wywoływaną (7202) oraz brak skutecznego zestawienia (brak fazy rozmowy/połączenie nieosiągnięte).

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest odczytanie z raportu wymiany komunikatów sygnalizacyjnych trzech informacji: kto inicjuje połączenie, kto jest stroną wywoływaną oraz czy połączenie zostało skutecznie zestawione (czy doszło do fazy rozmowy).

Odpowiedź "Abonent 7001 dzwonił do abonenta 7202 i rozmowa nie doszła do skutku" pasuje do sytuacji, w której sekwencja zdarzeń wskazuje na próbę zestawienia (wybieranie numeru/wywołanie), ale zakończoną bez przejścia do stabilnego stanu rozmowy. W praktyce oznacza to, że centrala zarejestrowała próbę, lecz wystąpiła przeszkoda: odrzucenie, brak odpowiedzi, zajętość, błąd zestawienia albo inne zdarzenie kończące przed rozmową.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Odpowiedzi, w których zamieniono role 7001 i 7202 (że to 7202 dzwonił do 7001), są błędne, jeśli raport pokazuje inicjację po stronie 7001. To częsta pułapka: numer pojawiający się w raporcie nie zawsze jest inicjatorem; trzeba patrzeć na pola/etykiety ról lub kolejność zdarzeń.
  • Odpowiedzi sugerujące, że "rozmowę zakończył abonent 7202", zakładają, że rozmowa została zestawiona i trwała. Jeżeli raport nie wskazuje przejścia do stanu rozmowy (brak potwierdzenia zestawienia/utrzymania), nie wolno wnioskować o "zakończeniu rozmowy" przez którąkolwiek stronę.

Wskazówka egzaminacyjna: zawsze analizuj raport jak ciąg stanów (zestawianie → ewentualne potwierdzenie rozmowy → rozłączenie). Jeśli brakuje etapu rozmowy, wybieraj wariant "rozmowa nie doszła do skutku", a kierunek (kto do kogo dzwonił) ustalaj z informacji o stronie inicjującej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To zestawienie (log) komunikatów sterujących połączeniem: inicjacja wywołania, próby zestawienia, potwierdzenia oraz rozłączenie. Na jego podstawie można ustalić, kto dzwonił, do kogo, czy połączenie zostało zestawione oraz na jakim etapie zakończyło się niepowodzeniem.
Trzeba sprawdzić pola lub opisy ról (np. źródło/cel) oraz kolejność zdarzeń: inicjator generuje pierwsze komunikaty zestawiania (wybieranie/SETUP), a strona wywoływana odpowiada sygnalizacją dzwonienia lub akceptacji/odrzucenia. Nie kieruj się tylko pierwszym napotkanym numerem.
"Rozmowa nie doszła do skutku" oznacza brak skutecznego zestawienia połączenia (nie było fazy rozmowy). "Rozmowę zakończył abonent" zakłada, że połączenie zostało nawiązane i trwało, a dopiero potem nastąpiło rozłączenie z inicjatywy jednej ze stron. To dwa różne stany w logice centrali.
Gdy w sekwencji zdarzeń występuje etap potwierdzający skuteczne zestawienie (np. przejście do stanu "connected/active" lub komunikat potwierdzający połączenie). Samo "dzwonienie" jeszcze nie oznacza rozmowy. Dopiero potwierdzenie zestawienia pozwala mówić o rozpoczęciu rozmowy.
Typowo są to: zajętość, odrzucenie połączenia, brak odpowiedzi, błędny numer, ograniczenia uprawnień, problemy w torze/łączu lub błędy konfiguracji centrali. Raport sygnalizacji zwykle zawiera informację o etapie przerwania i czasem kod przyczyny, co ułatwia diagnostykę.
Często tak, jeśli raport zawiera informację o stronie inicjującej zwolnienie połączenia (np. komunikat rozłączenia wysłany przez konkretnego abonenta/port). Warunkiem jest jednak, że rozmowa była wcześniej zestawiona. Jeśli połączenie nie weszło w stan rozmowy, nie mówi się o "zakończeniu rozmowy".
Najczęstsze to: zamiana ról abonentów (kto dzwonił do kogo), uznanie "dzwonienia" za rozmowę, pomijanie końcowego zdarzenia (zwolnienia/odrzucenia) oraz dopasowanie odpowiedzi do intuicji zamiast prześledzenia całej sekwencji. Pomaga czytanie raportu od początku do końca.
Odrzucenie zwykle wygląda jak szybkie przerwanie zestawiania po stronie wywoływanej, bez dłuższego okresu dzwonienia. Brak odpowiedzi to dzwonienie przez pewien czas i zakończenie po upływie czasu lub decyzji systemu. Dokładny zapis zależy od rodzaju sygnalizacji i centrali, ale różnica dotyczy momentu i sposobu przerwania.
Bo monter w utrzymaniu często analizuje zgłoszenia "nie mogę się dodzwonić" i musi ustalić, czy problem leży w konfiguracji, urządzeniu abonenckim, torze, czy w zachowaniu użytkownika. Umiejętność czytania raportów centrali przyspiesza diagnostykę i ogranicza niepotrzebne wymiany sprzętu.
Ćwicz na przykładowych logach: wyznaczaj inicjatora, adresata i wynik (zestawione/niezestawione). Ucz się typowych etapów: inicjacja, dzwonienie, potwierdzenie, rozłączenie. Pomaga też praca z instrukcją konkretnej centrali z pracowni oraz wykonywanie krótkich scenariuszy połączeń i porównywanie z raportem.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • ITU-T Recommendation Q.931: ISDN user-network interface layer 3 specification for basic call control (definicje i przebieg zestawiania/zwalniania połączeń)
  • ETSI EN 300 403 (seria dotycząca DSS1/ISDN): sygnalizacja i procedury zestawiania połączeń (części dot. call control)

Materiały:

  • Instrukcje serwisowe (manuale) producenta centrali abonenckiej używanej w pracowni (sekcja: logi/raporty połączeń i sygnalizacja)
  • Materiały dydaktyczne dotyczące sygnalizacji w sieciach telekomunikacyjnych (zestawianie i zwalnianie połączeń)
  • Ćwiczenia laboratoryjne z analizy raportów połączeń oraz interpretacji sekwencji komunikatów
