Woltomierz analogowy ma skalę podstawową (tu 0–50) oraz przełączany zakres (w pytaniu: 100 V). Wskazówka nie "pokazuje od razu w woltach", tylko położenie na skali, które trzeba przeliczyć na aktualny zakres.
Krok 1: odczyt ze skali.

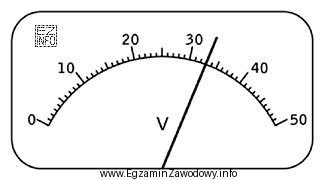

Ze zdjęcia wynika, że wskazówka stoi na wartości 33 na skali 0–50 (33 działki).
Krok 2: wyznaczenie stałej (V/działkę).
Dla zakresu 100 V i skali maksymalnej 50 działek:
1 działka = 100 V / 50 = 2 V.
Krok 3: przeliczenie na napięcie.
U = 33 × 2 V = 66 V, więc poprawna odpowiedź to 66 V.
Dlaczego pozostałe odpowiedzi są błędne?
- 33 V – to typowy błąd polegający na odczytaniu liczby ze skali tak, jakby była już w woltach, bez uwzględnienia ustawionego zakresu 100 V.
- 3,3 V – wynika zwykle z pomylenia skali z "przecinkiem" (np. interpretacja 33 jako 3,3) albo błędnego założenia, że pełna skala to 10 V, czego tu nie ma.
- 6,6 V – to kolejny efekt złego skalowania (np. przyjęcie 0,2 V/dz zamiast 2 V/dz), czyli pomylenie proporcji zakresu do skali.
Wskazówka egzaminacyjna: zawsze sprawdź dwa elementy: (1) maksymalną wartość skali (tu 50), (2) ustawiony zakres (tu 100 V). Dopiero potem przelicz działki na jednostki.
