W budynku występują różne rodzaje przewodów (kanałów) prowadzonych w pionach i trzonach kominowych. Na rysunkach budowlanych rozróżnia się je funkcją: inne są przewody odprowadzające spaliny z urządzeń grzewczych, inne przewody dymowe związane z paleniskami, a jeszcze inne kanały wentylacyjne służące wymianie powietrza.

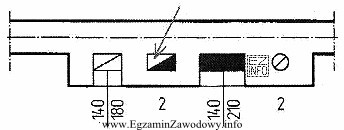

Odpowiedź "kanał spalinowy podłączony na drugiej kondygnacji" jest właściwa, gdy element wskazany strzałką przedstawia przewód, do którego włącza się czopuch/odprowadzenie spalin na poziomie drugiego piętra (drugiej kondygnacji). Kluczowe są tu dwie informacje: rodzaj przewodu (spalinowy) oraz miejsce podłączenia (na drugiej kondygnacji).
Dlaczego pozostałe propozycje nie pasują:
- "dwa kanały dymowe." – ta odpowiedź zmienia zarówno liczbę przewodów, jak i ich przeznaczenie. Jeśli na rysunku strzałka wskazuje pojedynczy kanał z podłączeniem, to opis "dwa kanały" nie odpowiada wskazanemu elementowi.
- "kanał dymowy podłączony na drugiej kondygnacji." – przewód dymowy jest przeznaczony do odprowadzania dymu (produkty spalania wraz z cząstkami stałymi) typowo z palenisk, a nie do instalacji spalinowej urządzeń, które wymagają przewodu spalinowego. Różnica między dymowym a spalinowym jest istotna w praktyce budowlanej i instalacyjnej.
- "kanał wentylacyjny podłączony na drugiej kondygnacji." – kanał wentylacyjny służy do usuwania zużytego powietrza lub doprowadzania powietrza, nie do odprowadzania spalin. Nawet jeśli na rysunku widać "podłączenie" na kondygnacji, funkcja wentylacji jest inna niż odprowadzenie spalin.
W zadaniach egzaminacyjnych warto zwracać uwagę na to, czy rysunek pokazuje: (1) liczbę kanałów w trzonie, (2) rodzaj kanału oraz (3) miejsce włączenia na danej kondygnacji. To pozwala uniknąć typowej pomyłki polegającej na wybieraniu odpowiedzi tylko dlatego, że zawiera słowo "kondygnacja", bez rozróżnienia dymowy/spalinowy/wentylacyjny.
