W zadaniach dotyczących kontroli pionowości/odchylenia osi obiektów smukłych (np. kominów) poziom zerowy jest poziomem odniesienia. Podane współrzędne X i Y środka komina na poziomie zerowym wyznaczają punkt bazowy, względem którego porównuje się położenie środka (osi) komina na kolejnych poziomach obserwacyjnych.

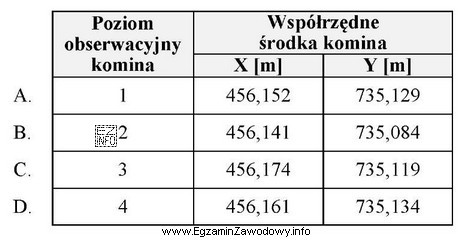

Typowa procedura interpretacji tabeli z pomiarów okresowych wygląda następująco:
- dla każdego poziomu obserwacyjnego odczytuje się współrzędne (lub bezpośrednio podane różnice) w planie,
- wyznacza się przesunięcie względem poziomu zerowego: ΔX oraz ΔY (jeśli nie są już gotowe w tabeli),
- określa się wielkość odchylenia. Najczęściej rozumie się ją jako moduł wektora przesunięcia w planie: |Δ| = sqrt((ΔX)^2 + (ΔY)^2),
- porównuje się wartości |Δ| dla wszystkich poziomów i wybiera największą.
Poprawna odpowiedź to ta, która wskazuje poziom obserwacyjny o największej wartości odchylenia względem poziomu zerowego (w prewalidacji wskazano, że jest to poziom 3). Pozostałe odpowiedzi są niepoprawne, bo odpowiadają poziomom, na których odchylenie jest mniejsze, albo wynikają z częstych błędów: porównania tylko jednej składowej (ΔX lub ΔY), nieuwzględnienia wartości bezwzględnych lub pomylenia "najwyższego poziomu" z "największym odchyleniem".
Wskazówka egzaminacyjna: jeśli tabela podaje zarówno ΔX, jak i ΔY, nie wybieraj na podstawie "największej liczby w kolumnie". Najpierw ustal, czy zadanie wymaga modułu przesunięcia, a dopiero potem porównuj wyniki dla wszystkich poziomów.
