W zadaniach z doboru geometrii płytki skrawającej kluczowa jest umiejętność interpretacji wykresu producenta (lub materiałów dydaktycznych), a nie wykonywanie obliczeń. Parametry podane w treści oznaczają:
- ap – głębokość skrawania (w praktyce najczęściej w mm),
- f – posuw (np. mm/obr w toczeniu lub mm/ząb w frezowaniu – zależnie od wykresu).
Postępowanie jest zawsze podobne:

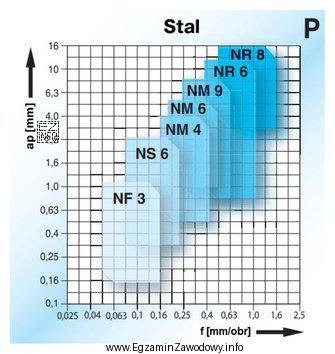

- Upewnij się, że korzystasz z wykresu przeznaczonego dla stali węglowej (inne materiały mają inne zalecenia geometrii).
- Odczytaj osie wykresu i przypisz im poprawnie parametry: gdzie jest ap, a gdzie f.
- Zaznacz punkt o współrzędnych ap=1 i f=1.
- Sprawdź, w którym obszarze/ polu doboru znajduje się punkt i odczytaj przypisane do niego oznaczenie geometrii.
Dla wskazanych parametrów zalecenie odpowiada geometrii NR 6. To oznacza, że właśnie ten wariant geometrii (z wykresu) jest przewidziany do stabilnej pracy i prawidłowego formowania wióra w danych warunkach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- NS 6 – mimo podobnego zapisu, jest to inne oznaczenie geometrii; wybór tej opcji zwykle wynika z pomylenia liter lub odczytu z sąsiedniego pola wykresu.
- NF 3 – inny wariant geometrii, typowo przypisany do odmiennych zakresów posuwu lub głębokości; błąd wynika często z zamiany osi lub pomylenia skali.
- NM 4 – również oznacza inne pole doboru niż to, w którym leży punkt (ap=1, f=1); bywa wybierane na podstawie intuicji zamiast faktycznego odczytu.
Wskazówka egzaminacyjna: zawsze wykonaj krótki "test osi" (sprawdź, co rośnie w prawo i co rośnie w górę), bo najczęstszy błąd to poprawne znalezienie wartości, ale na niewłaściwej osi.
