W pytaniach o wysokość (grubość) stropu gęstożebrowego kluczowe jest poprawne zrozumienie, co oznacza "wysokość stropu" na przekroju. Zwykle jest to wymiar całkowity przekroju konstrukcji, liczony od spodu elementów stropowych do górnej powierzchni warstwy konstrukcyjnej (najczęściej do góry nadbetonu), zgodnie z wymiarowaniem pokazanym na rysunku.

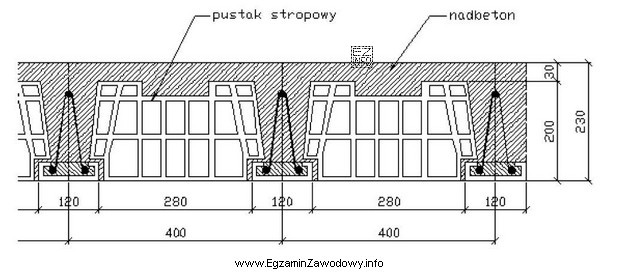

Odpowiedź "23 cm" jest właściwa, ponieważ odpowiada wysokości całego przekroju stropu przedstawionego na rysunku. W praktyce takie zadanie weryfikuje umiejętność: (1) odróżnienia wymiaru całkowitego od wymiarów częściowych oraz (2) prawidłowego odczytu wymiaru z dokumentacji.
Dlaczego pozostałe wartości nie pasują?
- "20 cm" bywa mylone z wysokością jednego z elementów składowych lub z zaokrąglaniem "typowej" grubości, ale nie odpowiada wymiarowi całkowitemu wskazanemu dla tego przekroju.
- "28 cm" może wynikać z dodania niewłaściwych warstw (np. doliczenia warstw wykończeniowych albo przyjęcia innego wariantu stropu), jednak pytanie dotyczy wysokości stropu z rysunku, a nie wariantów czy posadzki.
- "40 cm" to wartość ewidentnie zbyt duża dla typowych rozwiązań gęstożebrowych w tym ujęciu; taki wybór często jest skutkiem heurystyki "im bardziej masywne, tym lepsze" lub nieuwzględnienia skali/wymiarowania.
Wskazówka egzaminacyjna: najpierw znajdź na przekroju wymiar oznaczający grubość całkowitą (zwykle pionowy wymiar obejmujący cały przekrój), a dopiero potem porównaj go z odpowiedziami. Nie sugeruj się nazwą typu stropu, jeśli pytanie wprost odsyła do rysunku.
