Ścianka kolankowa to pionowy odcinek ściany na poddaszu, który "podnosi" połać dachu nad poziom podłogi poddasza. W praktyce przy odczycie z dokumentacji kluczowe jest, aby nie mylić jej z:
- wysokością całej kondygnacji (od podłogi do stropu/poziomu wyżej),
- wysokością pomieszczenia do połaci lub do kalenicy,
- wysokością mierzona od terenu, fundamentu albo od stropu niższej kondygnacji.

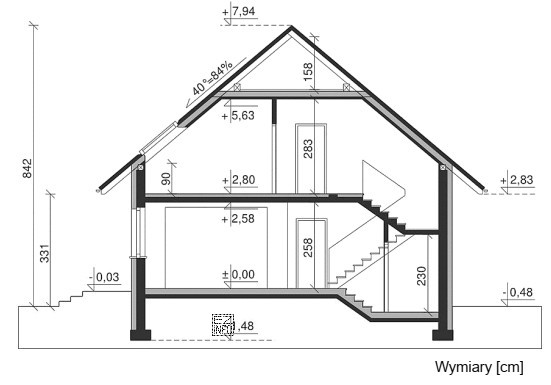

Poprawne ustalenie wysokości ścianki kolankowej polega na znalezieniu na przekroju wymiaru pionowego odnoszącego się do odcinka ściany między poziomem podłogi/stropu poddasza a miejscem, w którym zaczyna się skos (czyli gdzie opiera się konstrukcja/połać dachu). Jeśli rysunek jest zwymiarowany, należy korzystać przede wszystkim z linii wymiarowych i opisów liczbowych, a nie z "mierzenia" długości na wydruku.
Wartość 90 cm jest poprawna, ponieważ odpowiada wymiarowi przypisanemu do wysokości ścianki kolankowej w pokazanym przekroju. Pozostałe odpowiedzi są typowymi dystraktorami: mogą odpowiadać innym wysokościom na rysunku (np. fragmentom konstrukcji, wysokościom całkowitym lub sumom kilku odcinków) albo wynikać z błędnego punktu odniesienia. Przy rozwiązywaniu takich zadań zawsze upewnij się, że mierzysz ten sam element i ten sam zakres wysokości, który wynika z definicji ścianki kolankowej.
