KWALIFIKACJA BUD14 + BUD15 - PAŹDZIERNIK 2013



PYTANIE NR 1.

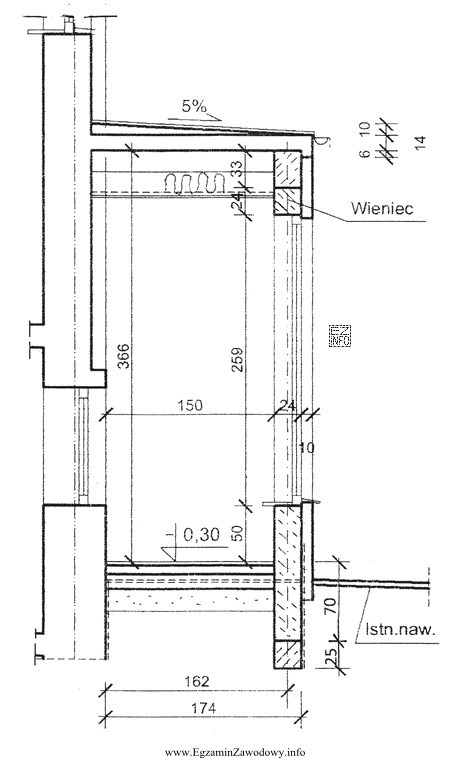

Wysokość ścianki betonowej wykonanej nad żelbetowym wieńcem, na przedstawionym rysunku, wynosi
Ilustracja przedstawia przekrój techniczny fragmentu budynku, skoncentrowany na konstrukcji ściany betonowej nad żelbetowym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość ścianki betonowej nad wieńcem należy wyznaczyć z wymiarowania na rysunku, odnosząc się do właściwych krawędzi (góra wieńca i góra ścianki). Po poprawnym odczycie/wyliczeniu z podanych na rysunku wymiarów otrzymuje się 33 cm. Pozostałe wartości wynikają z pomylenia odcinków lub punktu odniesienia.

Pełne wyjaśnienie:

Aby poprawnie ustalić wysokość ścianki betonowej wykonanej nad żelbetowym wieńcem, trzeba pracować tak, jak na budowie: zawsze odczytywać wymiar w tej osi i między tymi krawędziami, których dotyczy pytanie.

Jak postępować krok po kroku:

  • Zidentyfikuj na rysunku wieniec żelbetowy i ściankę betonową wykonaną nad nim.
  • Ustal, skąd mierzona jest wysokość: w tym przypadku od górnej powierzchni wieńca do górnej krawędzi ścianki (czyli wysokość "nad wieńcem", a nie całkowita wysokość ściany).
  • Odczytaj z wymiarowania wartość bezpośrednią, a jeśli wysokość nie jest podana wprost, wyznacz ją jako różnicę lub sumę wymiarów składowych wskazanych na rysunku.
  • Sprawdź jednostki i to, czy nie pomyliłeś wymiaru pionowego z poziomym (częsty błąd przy szybkim rozwiązywaniu testu).

Poprawna odpowiedź "33 cm" odpowiada wysokości wynikającej z właściwego odczytu/wyznaczenia tej konkretnej części elementu na rysunku.

Dlaczego pozostałe odpowiedzi są błędne?

  • "25 cm" i "24 cm" to typowe wyniki, gdy omyłkowo przyjmie się wymiar dotyczący innego fragmentu (np. innego uskoku, warstwy lub elementu) albo odczyta się wymiar między niewłaściwymi krawędziami.
  • "50 cm" często pojawia się, gdy ktoś weźmie wymiar całkowity (np. wysokość większego fragmentu ściany/elementu) zamiast wysokości samej ścianki nad wieńcem.

Wskazówka egzaminacyjna: w pytaniach "na rysunku" najpierw nazwij element i wskaż mentalnie jego dolną i górną krawędź. Dopiero potem szukaj wymiaru. To minimalizuje pomyłki wynikające z pośpiechu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać wysokość elementu z rysunku budowlanego?
Najpierw zidentyfikuj dwie krawędzie, między którymi mierzona jest wysokość (np. góra wieńca i góra ścianki). Następnie odczytaj wymiar pionowy z linii wymiarowych. Jeśli wysokość nie jest podana wprost, wyznacz ją jako różnicę/sumę wymiarów składowych.
Co to jest wieniec żelbetowy i do czego służy?
Wieniec żelbetowy to element konstrukcyjny z betonu i stali, wykonywany zwykle na poziomie stropu lub pod murłatą. Usztywnia ściany, rozkłada obciążenia i ogranicza zarysowania. Na rysunkach często jest wyraźnie zaznaczony jako pas żelbetu w koronie muru.
Dlaczego łatwo pomylić wysokość z grubością na rysunku?
Bo oba wymiary bywają podane blisko siebie, a linie wymiarowe mogą krzyżować się w detalach. Pośpiech powoduje, że wzrok "łapie" pierwszą liczbę. Pomaga świadome sprawdzenie kierunku: wysokość jest w pionie, a grubość/szerokość w poziomie.
Jakie są typowe punkty odniesienia przy mierzeniu "nad wieńcem"?
Najczęściej punktem odniesienia jest górna powierzchnia wieńca jako poziom startowy, a końcem jest górna krawędź elementu wykonanego nad nim. Jeśli na rysunku są warstwy (np. podkład, izolacja), trzeba upewnić się, czy wchodzą do wymiaru, czy są oddzielnie zwymiarowane.
Czy wynik w takich zadaniach zawsze jest bezpośrednio podany na rysunku?
Nie. Czasem wysokość jest podana wprost, a czasem trzeba ją wyliczyć z kilku wymiarów (np. jako różnicę dwóch rzędnych). Dlatego warto sprawdzić, czy pytany odcinek ma własną linię wymiarową, czy trzeba skorzystać z wymiarów pomocniczych.
Jak uniknąć błędu, gdy na rysunku jest dużo liczb?
Stosuj prostą procedurę: (1) nazwij element, (2) wskaż jego dolną i górną krawędź, (3) znajdź wymiar dokładnie między nimi, (4) sprawdź jednostkę i kierunek. Dodatkowo porównaj, czy wynik jest realistyczny dla detalu żelbetowego w skali rysunku.
Jakie błędy najczęściej robi się w zadaniach z rysunków na BUD.1?
Najczęstsze to: odczyt wymiaru z niewłaściwego miejsca (inny element), pomylenie kierunku (pion/poziom), nieuwzględnienie, że wymiar jest pochodny (trzeba dodać/odjąć), oraz pominięcie opisu "nad wieńcem", co prowadzi do wzięcia wysokości całkowitej.
Jak sprawdzić, czy wysokość jest liczona od góry czy od dołu elementu?
Patrz na opisy w treści ("nad wieńcem", "od poziomu stropu", "od posadzki") oraz na strzałki i linie wymiarowe. Jeśli są rzędne lub poziomy odniesienia, to one narzucają początek pomiaru. W razie wątpliwości wybieraj interpretację zgodną z opisem elementu.
Kiedy na budowie kontroluje się wysokości ścianek i wieńców?
Kontrolę wykonuje się przed betonowaniem (sprawdzenie deskowania/szalunku), w trakcie zbrojenia (czy otulina i położenie prętów nie zmieniają geometrii), oraz przy odbiorze po rozszalowaniu. Wysokości wynikają z projektu, a odchyłki mogą wpływać na dalsze warstwy i montaż elementów.
Jak przygotować się do pytań z rysunku technicznego na egzamin BUD.1?
Ćwicz krótkie serie zadań: identyfikacja elementów (wieniec, słup, nadproże), odczyt wymiarów pion/poziom oraz wyznaczanie wymiarów pochodnych. Ucz się też typowych detali żelbetowych. Najlepszy trening to praca na rzeczywistych rysunkach z wymiarowaniem i opisami.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Wysokość ścianki betonowej nad wieńcem należy wyznaczyć z wymiarowania na rysunku, odnosząc się do właściwych krawędzi (góra wieńca i góra ścianki)."

Materiały:

  • Materiały szkolne z rysunku budowlanego (wymiarowanie i odczyt wymiarów)
  • Podręczniki/ćwiczenia z technologii robót betoniarskich i żelbetowych (wieniec, elementy monolityczne)
  • Zestawy zadań egzaminacyjnych BUD.1 z interpretacji dokumentacji technicznej
