KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 17.

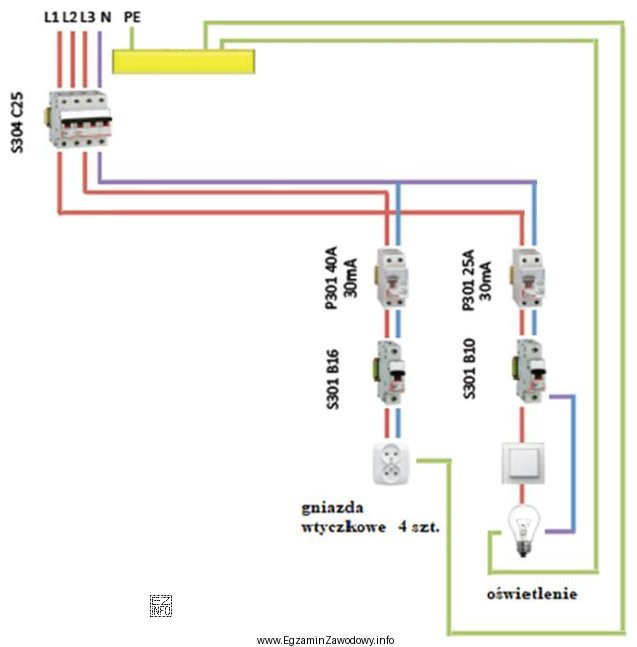

Wystąpienie prądu doziemienia o wartości 2,5 A w fazie L3 obwodu jednofazowych gniazd wtyczkowych przedstawionej instalacji spowoduje zadziałanie wyłącznika oznaczonego symbolem
Wystąpienie prądu doziemienia o wartości 2,5 A w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wystąpienie prądu doziemienia o wartości 2,5 A w fazie L3 obwodu jednofazowych gniazd wtyczkowych spowoduje zadziałanie wyłącznika różnicowoprądowego. Na schemacie widzimy, że obwód gniazd wtyczkowych jest chroniony przez wyłącznik różnicowoprądowy oznaczony jako P301 40A 30mA. Wyłącznik ten zadziała, gdy prąd różnicowy przekroczy wartość 30 mA, co jest znacznie mniejszą wartością niż 2,5 A. Dlatego poprawną odpowiedzią jest P301 40A.
