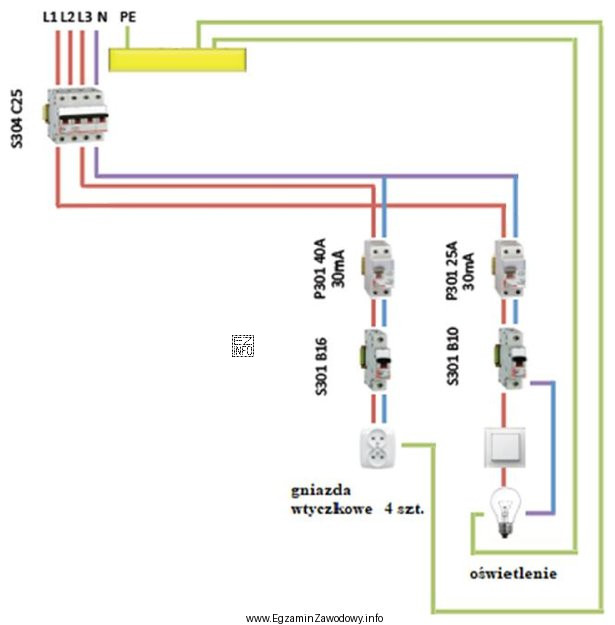

Połączenie (zwarcie) przewodu neutralnego N z ochronnym PE w gnieździe wtyczkowym jest typowym błędem montażowym. Skutek zależy od tego, gdzie powstanie połączenie N-PE względem zabezpieczeń oraz jaki typ aparatu chroni dany obwód.
Dlaczego zadziała "P301 40A"?
W rozpatrywanym typie zadania "P301" oznacza zwykle wyłącznik różnicowoprądowy chroniący dany obwód (lub grupę obwodów). RCD porównuje prąd wypływający przewodem fazowym z prądem powracającym przewodem neutralnym. Jeśli część prądu "ucieknie" inną drogą (np. przez PE po połączeniu N-PE za RCD), pojawia się różnica i aparat zadziała.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- "P301 25A" – to inny wariant prądu znamionowego aparatu o tym samym rodzaju działania. Jeśli na schemacie w danej instalacji zastosowano "P301 40A", to właśnie ten konkretny aparat jest właściwy. Sam fakt zwarcia N-PE nie "dobiera" prądu znamionowego; decyduje, który aparat znajduje się w torze danego obwodu.
- "S301 B16" – wyłącznik nadprądowy typu B reaguje na przeciążenia i zwarcia powodujące nadprąd. Zwarcie N-PE nie musi wytworzyć nadprądu porównywalnego ze zwarciem L-N czy L-PE, więc typowo nie jest to mechanizm, który ma tu zadziałać jako pierwszy.
- "S304 C25" – analogicznie jest to zabezpieczenie nadprądowe (charakterystyka C), przeznaczone do ochrony przed nadprądami. W zadaniu decydujące jest działanie ochrony różnicowoprądowej związane z prądem różnicowym, a nie próg nadprądowy.
Wskazówka egzaminacyjna: w pytaniach o zwarcie N-PE zawsze analizuj, czy uszkodzenie jest za RCD i czy może powstać droga powrotu prądu przez PE. To często rozstrzyga, czy zadziała RCD, czy zabezpieczenie nadprądowe.
