KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 18.

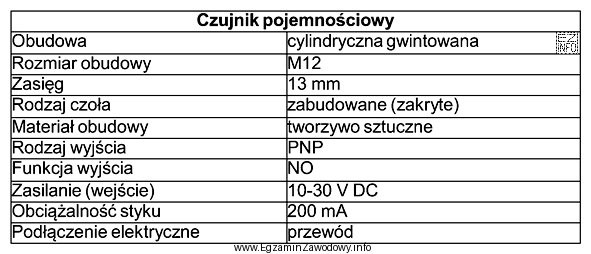

Z danych znamionowych czujnika pojemnościowego wynika, że jego wyjście nie może być bezpośrednio podłączone do
Z danych znamionowych czujnika pojemnościowego wynika, że jego wyjś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Czujnik pojemnościowy z wyjściem PNP i zasilaniem 10-30 V DC nie jest przystosowany do bezpośredniego podłączenia do silnika prądu przemiennego, który wymaga innego typu sterowania i zasilania. Wyjście PNP oznacza, że czujnik dostarcza napięcie dodatnie względem masy przy detekcji obiektu, co jest niekompatybilne z wejściami typowymi dla silników AC. Pozostałe opcje (sygnalizator LED, wejście sterownika PLC, woltomierz) mogą być teoretycznie kompatybilne z wyjściem PNP, o ile są przystosowane do pracy w zakresie napięć dostarczanych przez czujnik.
