KWALIFIKACJA ELM4 - CZERWIEC 2024

PYTANIE NR 39.
Z danych znamionowych czujnika pojemnościowego wynika, że jego wyjście nie może być bezpośrednio podłączone do

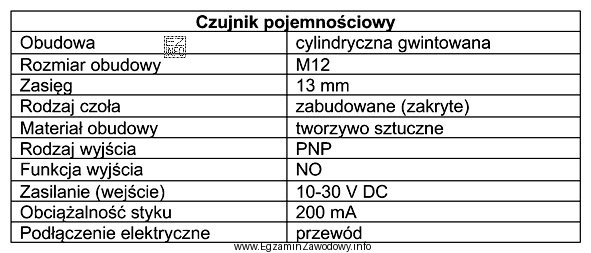

Ilustracja przedstawia tabelę z danymi znamionowymi czujnika pojemnościowego, co jest istotne w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyjście typowego czujnika pojemnościowego jest wyjściem sygnałowym o ograniczonej obciążalności prądowej i służy do sterowania wejściami (np. PLC) lub małymi odbiornikami.
Silnik prądu przemiennego jest odbiornikiem mocy i wymaga elementu pośredniczącego (np. stycznika/przekaźnika), więc nie powinien być podłączany bezpośrednio do wyjścia czujnika.

Pełne wyjaśnienie:

W praktyce przemysłowej czujniki pojemnościowe mają na wyjściu układ elektroniczny (najczęściej tranzystorowy), którego zadaniem jest podanie sygnału, a nie bezpośrednie zasilanie odbiorników dużej mocy. Z danych znamionowych (napięcie zasilania, dopuszczalny prąd obciążenia wyjścia, rodzaj wyjścia) wynika, że takie wyjście ma ściśle ograniczoną obciążalność. Przekroczenie tej obciążalności może spowodować zadziałanie zabezpieczeń, błędną pracę albo trwałe uszkodzenie stopnia wyjściowego.

Dlatego odpowiedź "silnika prądu przemiennego" jest właściwa: silnik AC jest obciążeniem energetycznym, pobiera znaczne prądy (w tym prąd rozruchowy) i zwykle wymaga odpowiedniego układu łączeniowego. W typowym rozwiązaniu czujnik steruje jedynie elementem pośredniczącym: wejściem sterownika PLC, przekaźnikiem interfejsowym lub cewką stycznika (często poprzez dodatkowy układ dopasowania i zabezpieczenia), a dopiero stycznik/układ mocy zasila silnik.

Pozostałe odpowiedzi są typowo akceptowalne w sensie obciążenia:

  • "wejścia sterownika PLC" – wejście PLC jest zaprojektowane do odbioru sygnałów z czujników; zwykle pobiera niewielki prąd w porównaniu z odbiornikami mocy.
  • "woltomierza" – woltomierz ma dużą rezystancję wejściową, więc obciąża wyjście minimalnie i może służyć do diagnostyki sygnału (o ile jest poprawnie podłączony i dobrany do napięcia).
  • "sygnalizatora LED" – dioda LED może być małym obciążeniem, ale wymaga poprawnego ograniczenia prądu (np. rezystorem lub odpowiednim modułem). W praktyce bywa dopuszczalna, jeśli prąd LED mieści się w parametrach wyjścia czujnika.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się odbiornik mocy (silnik, grzałka, duża lampa), a pytanie dotyczy wyjścia czujnika, najczęściej poprawny wybór dotyczy konieczności zastosowania elementu pośredniczącego i niedopuszczalności bezpośredniego podłączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To informacja, że stopień wyjściowy czujnika może zasilać tylko odbiorniki pobierające prąd do określonej wartości. Przekroczenie limitu może powodować spadek napięcia, niestabilne działanie lub uszkodzenie wyjścia. Dlatego duże odbiorniki (np. silniki) wymagają elementu pośredniczącego.
Silnik prądu przemiennego jest odbiornikiem mocy i podczas rozruchu pobiera duży prąd. Wyjście czujnika jest wyjściem sygnałowym (elektronicznym), które nie jest przystosowane do takich prądów ani do łączenia obciążeń indukcyjnych. Stosuje się PLC/przekaźnik/stycznik jako pośrednik.
Tak, wejścia PLC są projektowane do współpracy z czujnikami. Zwykle pobierają niewielki prąd i mają parametry dopasowane do sygnałów czujnikowych. Trzeba jednak sprawdzić zgodność napięć oraz typ wyjścia czujnika (np. sposób podawania sygnału), aby uniknąć błędów okablowania.
Często jest to możliwe, ale tylko wtedy, gdy prąd LED jest ograniczony i mieści się w dopuszczalnym prądzie wyjścia czujnika. W praktyce stosuje się gotowe lampki sygnalizacyjne lub moduły z wbudowanym ograniczeniem prądu. Podłączenie "gołej" LED bez ograniczenia prądu jest błędem.
Należy odczytać przede wszystkim: napięcie pracy, maksymalny prąd obciążenia wyjścia oraz rodzaj wyjścia (elektroniczne/NO/NC). Następnie porównać te wartości z parametrami odbiornika. Jeśli odbiornik pobiera większy prąd lub jest obciążeniem mocy, trzeba użyć elementu pośredniczącego.
Najczęściej czujnik steruje wejściem PLC, a PLC steruje stycznikiem lub falownikiem. W prostszych układach czujnik może sterować przekaźnikiem interfejsowym, a dopiero przekaźnik/stycznik załącza obwód mocy silnika. Dobór zależy od napięć, prądów i wymagań bezpieczeństwa.
Gdy mierzysz napięcie sygnału i woltomierz jest ustawiony na właściwy zakres. Woltomierze mają zwykle dużą rezystancję wejściową, więc nie obciążają istotnie wyjścia czujnika. Trzeba jednak zachować poprawną polaryzację (dla pomiarów DC) i nie powodować zwarć sondami pomiarowymi.
Może pojawić się brak stabilnego przełączania, zaniżone napięcie na wyjściu, nagrzewanie się czujnika, losowe błędy wejścia PLC lub trwałe uszkodzenie (wyjście stale w stanie 0/1). Często problem wychodzi przy rozruchu obciążenia indukcyjnego lub przy zbyt dużym poborze prądu.
Szukaj w odpowiedziach odbiornika, który jest "obciążeniem mocy" (silnik, grzałka) i pamiętaj, że czujnik zwykle daje tylko sygnał sterujący. Dla pozostałych opcji oceniaj, czy są obciążeniami małoprądowymi (wejście PLC, przyrząd pomiarowy) i czy wymagają dodatkowego ograniczenia prądu (LED).
Tak. Obciążenia indukcyjne (cewki, styczniki, silniki) mogą generować przepięcia przy wyłączaniu, co dodatkowo obciąża elementy półprzewodnikowe w czujniku. Nawet jeśli prąd "średni" wydaje się mały, impulsy mogą uszkadzać wyjście. Stosuje się elementy pośredniczące i zabezpieczenia przeciwprzepięciowe.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Karty katalogowe (datasheet) czujników pojemnościowych – sekcja "output" i "rated operational current"
  • Instrukcje producentów dotyczące podłączania czujników do wejść PLC
  • Podręczniki z podstaw automatyki: interfejsowanie sygnałów, przekaźniki/styczniki, obciążenia indukcyjne
