KWALIFIKACJA BUD2 - STYCZEŃ 2017

PYTANIE NR 11.
Które z elektronarzędzi ciesielskich należy zastosować do wykonania zaciosu koszowego przedstawionego na rysunku?

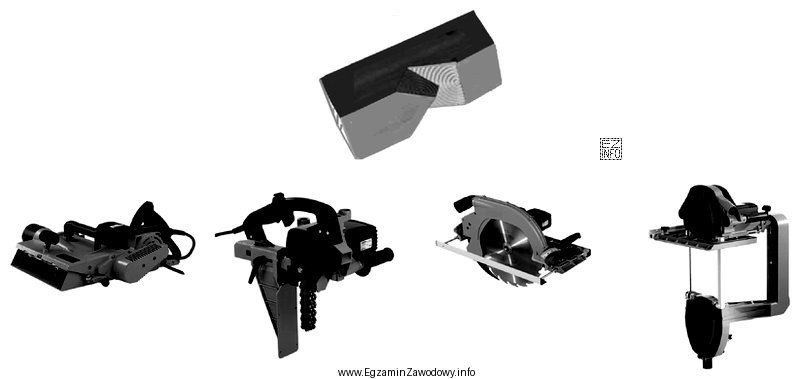

Ilustracja przedstawia zestaw narzędzi ciesielskich oraz element konstrukcyjny z zaciosami koszowymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zacios koszowy zwykle wymaga wykonania kontrolowanego wybrania w drewnie o określonej głębokości i czystym dnie. Do takiej operacji najlepiej nadaje się frezarka górnowrzecionowa, bo umożliwia prowadzenie narzędzia oraz precyzyjne ustawienie i powtarzalność głębokości skrawania.

Pełne wyjaśnienie:

Przy doborze elektronarzędzia do zaciosu kluczowe jest rozróżnienie, czy operacja polega głównie na cięciu (oddzieleniu materiału wzdłuż linii), czy na wybraniu (usunięciu warstwy materiału na określonej powierzchni i na określoną głębokość). Zacios koszowy jest typowym przykładem pracy, w której liczy się nie tylko krawędź cięcia, ale też dokładny kształt i głębokość wybrania.

Odpowiedź "frezarka górnowrzecionowa" jest właściwa, ponieważ to narzędzie jest przeznaczone do frezowania drewna: pozwala ustawić ogranicznik głębokości, prowadzić stopę po powierzchni elementu oraz (w zależności od osprzętu) korzystać z prowadnicy lub szablonu. Dzięki temu łatwiej uzyskać równą powierzchnię dna zaciosu i zachować wymiary wymagane dla prawidłowego pasowania elementów więźby.

Pozostałe typowe elektronarzędzia stosowane w ciesielstwie (narzędzia stricte tnące) mogą być przydatne do wykonania nacięć brzegowych lub zgrubnego przygotowania, ale same z siebie nie gwarantują tak dobrej kontroli wybrania i jakości dna, jak frezowanie. W praktyce ich użycie częściej prowadzi do: zbyt nierównego dna, trudności w utrzymaniu powtarzalnej głębokości oraz konieczności dodatkowej obróbki ręcznej.

Wskazówka egzaminacyjna: jeśli na rysunku widać stopień/wrąb, płaskie dno i wymaganą konkretną głębokość usuniętego materiału, myśl kategorią "wybranie" i narzędzi do frezowania, a nie wyłącznie "cięcie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zacios koszowy to rodzaj wybrania/wrębu wykonywanego w elemencie drewnianym tak, aby mógł on prawidłowo oprzeć się lub połączyć z innym elementem konstrukcji. Wymaga zachowania geometrii i głębokości, bo wpływa na pasowanie oraz nośność połączenia.
Frezarka górnowrzecionowa nadaje się do zaciosów, bo pozwala wybierać materiał na zadaną głębokość, z czystym dnem i dobrą powtarzalnością. Ułatwia to ogranicznik głębokości oraz możliwość prowadzenia po prowadnicy lub szablonie.
Jeśli na rysunku widać płaskie dno, stopień oraz określoną głębokość usuniętego materiału, to jest to wybranie (frezowanie/żłobienie), a nie samo cięcie. Cięcie rozdziela materiał wzdłuż linii, ale nie tworzy kontrolowanego "dna" kieszeni.
Najważniejsze jest prawidłowe ustawienie głębokości frezowania oraz stabilne prowadzenie podstawy narzędzia po elemencie. W praktyce pomaga prowadnica lub szablon, a także wykonanie próby na odpadowym kawałku drewna przed obróbką właściwego elementu.
Zależy od geometrii i wymaganej jakości. Narzędzia tnące mogą wykonać nacięcia brzegowe, ale uzyskanie równego dna i precyzyjnej głębokości jest trudniejsze. Dlatego do wybrań, gdzie liczy się pasowanie, częściej stosuje się narzędzia frezujące.
Najczęstszy błąd to wybór narzędzia "do cięcia", gdy rysunek wskazuje na potrzebę "wybrania" materiału. Drugi błąd to ignorowanie kontroli głębokości i prowadzenia narzędzia, co skutkuje zbyt głębokim zaciosiem albo nierównym dnem i słabym przyleganiem elementów.
Dobór frezu zależy od wymaganej szerokości i kształtu wybrania oraz od twardości drewna. W zadaniach egzaminacyjnych zwykle chodzi o zasadę: do wykonania kieszeni/wrębu stosuje się frez umożliwiający stabilne wybranie i kontrolę głębokości, a nie przypadkowe "nacinanie".
Szablon warto stosować, gdy liczy się powtarzalność (wiele identycznych zaciosów) albo gdy kształt jest trudny do ręcznego utrzymania. Szablon ogranicza błąd prowadzenia, przyspiesza pracę i pomaga utrzymać wymiary wymagane w konstrukcjach drewnianych.
Kluczowe są: stabilne unieruchomienie elementu, prawidłowe osłony i sprawny ogranicznik głębokości, dobór obrotów do frezu oraz użycie ochrony oczu i słuchu. Należy też prowadzić narzędzie pewnie, bez "szarpania", i unikać pracy na luźnym materiale.
Ćwicz rozpoznawanie zaciosów na rysunkach i łącz to z doborem operacji: cięcie, wiercenie, frezowanie, struganie. Ucz się też, jakie narzędzie daje kontrolę głębokości i prowadzenia. Dobrą metodą są krótkie notatki: "co usuwa materiał?" i "jak kontroluję wymiar?".
info

To pytanie poprawnie rozwiązuje 29% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Zacios koszowy zwykle wymaga wykonania kontrolowanego wybrania w drewnie o określonej głębokości i czystym dnie."

Materiały:

  • Podręczniki i skrypty do technologii robót ciesielskich (dział: połączenia i zaciosy)
  • Instrukcje BHP i instrukcje obsługi frezarek górnowrzecionowych (prowadzenie, ogranicznik głębokości, osłony)
  • Materiały dydaktyczne szkoły/CKZ z rysunku technicznego w budownictwie drewnianym
