W konstrukcjach stalowych stężenia to elementy, których głównym zadaniem jest zapewnienie stateczności i przestrzennego usztywnienia obiektu. Przenoszą one przede wszystkim oddziaływania poziome (np. od wiatru) oraz ograniczają przemieszczenia i wyboczenie elementów głównych. Na rysunkach technicznych stężenia są najczęściej przedstawiane jako ukośne pręty w polach między słupami i ryglami albo w płaszczyźnie dachu (często w układach krzyżowych).

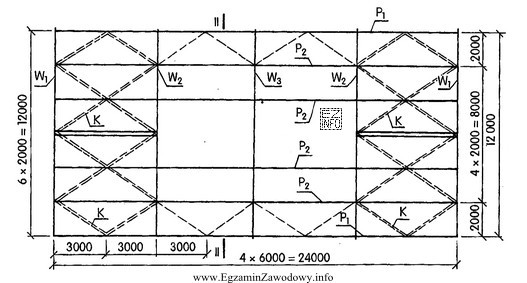

Odpowiedź "Stężenia" jest właściwa, gdy element oznaczony literą K ma na rysunku charakterystyczne cechy usztywnienia, czyli:
- jest poprowadzony ukośnie (nie jest typowym elementem pionowym ani poziomym),
- łączy węzły konstrukcji, tworząc trójkątne układy geometryczne,
- występuje w polach, w których "zamyka" ramę i ogranicza jej odkształcenia.
Dlaczego pozostałe odpowiedzi nie pasują do typowego oznaczenia K w takim zadaniu?
- "Płatwie" to zwykle elementy drugorzędne dachu, biegnące poziomo wzdłuż połaci i podpierające pokrycie; na rysunkach są regularnie rozmieszczone i nie tworzą ukośnych krzyżulców.
- "Słupy" są elementami pionowymi, przenoszącymi obciążenia na fundament; na rysunku najczęściej występują jako pionowe odcinki w osiach konstrukcji.
- "Dźwigary" to elementy główne (belki/kratownice) przenoszące obciążenia na podpory; zwykle mają układ poziomy (lub o niewielkim spadku) i stanowią główne "przęsło" ramy, a nie ukośne usztywnienie pola.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz element ukośny, który nie jest częścią kratownicy dźwigara, tylko "przecina" pole między słupem a ryglem/dźwigarem, wówczas najczęściej jest to właśnie stężenie. Zawsze warto też ocenić, czy element działa jako usztywnienie (stabilizacja) czy jako główny element nośny (podparcie i przenoszenie obciążeń pionowych).
