KWALIFIKACJA INF8 - CZERWIEC 2022



PYTANIE NR 5.

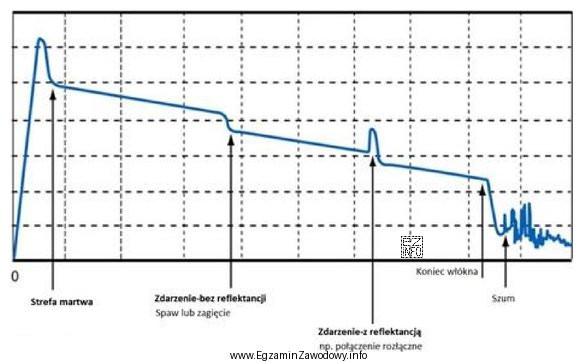

Z ilu odcinków włókien optycznych jest złożony tor transmisyjny przedstawiony na ekranie reflektometru OTDR?
Z ilu odcinków włókien optycznych jest złoż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym wykresie z reflektometru OTDR widoczne są trzy główne zmiany w sygnale, które odpowiadają trzem odcinkom włókien optycznych. Każda z tych zmian charakteryzuje się spadkiem mocy sygnału, co jest typowe dla złączy lub spawów w torze transmisyjnym. Pierwsza zmiana (spaw lub złącze) znajduje się po strefie martwej, druga (zdarzenie z reflektancją) w środkowej części wykresu, a trzecia zmiana to koniec włókna.
