KWALIFIKACJA INF8 - CZERWIEC 2017

PYTANIE NR 17.
Z ilu sekcji jest złożone pole komutacyjne znajduje się na rysunku?

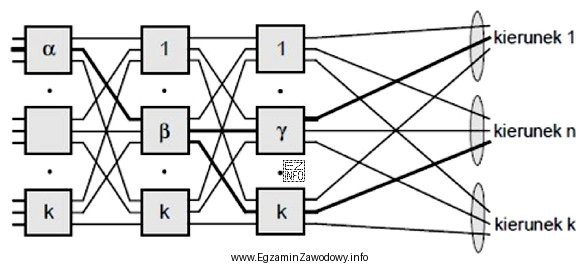

Ilustracja przedstawia schemat blokowy pola komutacyjnego, używanego w kontekście teleinformatyki.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z bezpośredniego odczytu ilustracji: pole komutacyjne na rysunku jest podzielone na trzy wyraźnie wydzielone części (sekcje). Pozostałe wartości nie pasują do liczby segmentów widocznych w podziale elementu.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność odczytania informacji z rysunku przedstawiającego element infrastruktury okablowania (pole komutacyjne/panel krosowy). W tego typu pytaniach nie wykonuje się obliczeń ani nie stosuje wzorów — kluczowe jest poprawne rozpoznanie, co na ilustracji jest traktowane jako "sekcja" oraz uważne policzenie tych części.

Odpowiedź "3" jest właściwa, ponieważ na rysunku pole komutacyjne zostało pokazane jako element podzielony na trzy wydzielone sekcje (np. trzy bloki/obszary oddzielone liniami, ramkami lub odstępami konstrukcyjnymi). W praktyce takie podziały mogą odpowiadać modułom, polom opisowym lub grupom portów, ale w tym pytaniu liczy się wyłącznie widoczny podział na sekcje.

  • Odpowiedź "1" jest błędna, bo ignoruje widoczny podział i traktuje cały element jako jednolitą całość.
  • Odpowiedź "4" jest błędna, bo sugeruje istnienie dodatkowej sekcji — zwykle wynika to z pomylenia granicy sekcji z innym elementem obudowy albo z numeracją/oznaczeniami.
  • Odpowiedź "9" jest błędna, ponieważ wprowadza skojarzenie z liczbą portów/gniazd lub pól opisowych; taka liczba nie odpowiada liczbie sekcji pokazanych jako podział konstrukcyjny na rysunku.

Wskazówka egzaminacyjna: najpierw zidentyfikuj granice sekcji (ramki, separatory, wyraźne odstępy), a dopiero potem licz. Nie sugeruj się liczbami widocznymi w opisach lub oznaczeniach, bo mogą dotyczyć portów albo numeracji kabli, a nie sekcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pole komutacyjne to miejsce/element, w którym realizuje się połączenia (krosowanie) między kablami instalacyjnymi a urządzeniami lub patchcordami. Najczęściej jest to panel krosowy w szafie RACK, pozwalający uporządkować i łatwo zmieniać połączenia bez przepinania kabli stałych.
Szukaj panelu z wieloma gniazdami/portami ułożonymi w rzędach oraz miejscem na opisy. Często występuje w szafie RACK obok organizatorów kabli. W odróżnieniu od przełącznika zwykle nie ma diod aktywności portów ani przycisków sterujących.
"Sekcja" to zazwyczaj wydzielona część elementu widoczna na rysunku jako osobny blok/obszar oddzielony linią, ramką lub przerwą konstrukcyjną. Nie należy automatycznie utożsamiać sekcji z pojedynczym portem, gniazdem lub numerem na etykiecie.
Celem jest sprawdzenie umiejętności czytania ilustracji i rozumienia podziału elementu, a nie parametrów technicznych. Porty mogą być liczne i drobne, natomiast sekcje są większymi fragmentami konstrukcji (np. moduły), które łatwiej zidentyfikować wizualnie.
Typowe błędy to: mylenie sekcji z portami, liczenie pól opisowych zamiast podziałów konstrukcyjnych, pomijanie jednej sekcji na skraju rysunku oraz sugerowanie się numeracją (np. "9") zamiast faktycznymi granicami segmentów.
W praktyce szkolnej i instalacyjnej te pojęcia często są używane zamiennie, bo panel krosowy jest najczęstszą formą pola komutacyjnego. "Pole komutacyjne" może też oznaczać ogólnie obszar krosowania w punkcie dystrybucyjnym, nie tylko pojedynczy panel.
Stosuje się je w punktach dystrybucyjnych (np. szafa teleinformatyczna), aby zakończyć kable stałe z pomieszczeń i umożliwić elastyczne łączenie ich z przełącznikami lub innymi usługami. Ułatwia to modernizacje, serwis oraz utrzymanie porządku w szafie.
Przełącznik (switch) zwykle ma diody LED przy portach, czasem przyciski i oznaczenia parametrów pracy. Pole komutacyjne/panel krosowy to element pasywny: porty wyglądają jak gniazda RJ-45 bez sygnalizacji, często z miejscem na etykiety i bez elementów zasilania.
Tak, bo podział na sekcje ułatwia organizację: można grupować połączenia (np. wg pomieszczeń, usług, pięter) i prowadzić spójne oznaczenia. W dokumentacji często opisuje się nie tylko porty, ale też przypisanie ich do sekcji, aby szybciej lokalizować połączenia.
Ćwicz na zdjęciach i schematach szaf RACK: panele krosowe, organizery kabli, przełączniki, patchcordy. Ucz się po cechach wizualnych (diody, złącza, miejsce na opisy, podziały na moduły). Na egzaminie zawsze licz tylko to, co pytanie nazywa wprost.
info

To pytanie poprawnie rozwiązuje 75% zdających egzamin. średnio łatwe

Według specjalistów z branży: "Poprawna odpowiedź wynika z bezpośredniego odczytu ilustracji: pole komutacyjne na rysunku jest podzielone na trzy wyraźnie wydzielone części (sekcje)."
