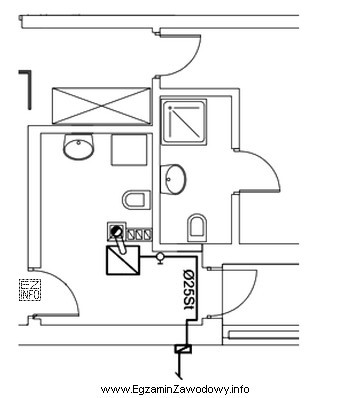

Pytanie wymaga odczytania informacji z dokumentacji: na rzucie poziomym przewód doprowadzający gaz do urządzenia ma opis "Ø25St". Zapis "Ø25" oznacza średnicę, a "St" wskazuje na stal jako materiał przewodu. W praktyce monterskiej dla wewnętrznych instalacji gazowych w budynkach bardzo często stosuje się stal węglową, potocznie nazywaną stalą czarną (czyli stal nieocynkowaną i nienierdzewną).
Odpowiedź "Ze stali czarnej." jest więc poprawna, bo odpowiada temu, co wynika z oznaczenia na rysunku oraz typowym wymaganiom materiałowym dla odcinków instalacji gazowej wykonywanych jako stalowe (często łączone spawaniem). Dodatkowo, w wymaganiach technicznych dla budynków wskazuje się stosowanie rur stalowych na określonych odcinkach instalacji.
Dlaczego pozostałe opcje są błędne?
- "Ze stali kwasowej." – stal kwasoodporna (kwasowa) jest materiałem specjalistycznym, stosowanym w szczególnych warunkach korozyjnych; nie wynika z oznaczenia "St" i nie jest standardowym wyborem dla typowej instalacji gazowej w budynku.
- "Ze stali nierdzewnej." – podobnie jak stal kwasoodporna, jest droższa i używana w zastosowaniach specjalnych; sam projekt/oznaczenie nie wskazuje na stal nierdzewną.
- "Ze stali ocynkowanej." – to częsty błąd wynikający z przyzwyczajeń z instalacji wodnych. W instalacjach gazowych ocynk jest uznawany za niewłaściwy, ponieważ warstwa cynku może niekorzystnie reagować i powodować problemy eksploatacyjne. Z punktu widzenia egzaminu kluczowe jest rozróżnienie: stal czarna ≠ stal ocynkowana.
Wskazówka egzaminacyjna: gdy na rysunku widzisz "St" przy średnicy przewodu, interpretuj to jako przewód stalowy, a następnie dobierz najwłaściwszy typ stali z podanych – w typowych instalacjach gazowych będzie to stal czarna.
