KWALIFIKACJA ELE2 - CZERWIEC 2009



PYTANIE NR 26.

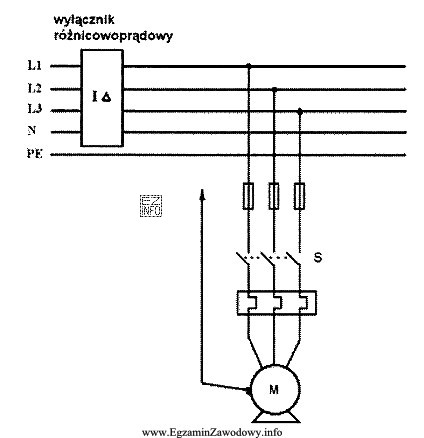

Z którym przewodem układu sieci TN-S, należy połączyć obudowę silnika jak na przedstawionym schemacie?
Ilustracja przedstawia schemat elektryczny związany z układem sieci TN-S, który jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie TN‑S przewód ochronny PE jest przeznaczony do łączenia części przewodzących dostępnych (np. metalowej obudowy silnika) z instalacją ochronną. Dzięki temu w razie uszkodzenia izolacji prąd uszkodzeniowy popłynie drogą o małej impedancji i zadziała zabezpieczenie. Przewodu N ani faz nie stosuje się do tego celu.

Pełne wyjaśnienie:

W układzie sieciowym TN‑S funkcje przewodu neutralnego i ochronnego są rozdzielone: przewód N służy do pracy obwodu (jest przewodem neutralnym), a przewód PE służy do ochrony przeciwporażeniowej.

Metalowa obudowa silnika jest tzw. częścią przewodzącą dostępną (można jej dotknąć). W przypadku uszkodzenia izolacji (np. przebicia z uzwojenia na korpus) na obudowie mógłby pojawić się niebezpieczny potencjał. Połączenie obudowy z przewodem PE zapewnia:

  • sprawną drogę prądu uszkodzeniowego (mała impedancja pętli),
  • samoczynne wyłączenie zasilania przez zabezpieczenie nadprądowe lub RCD,
  • wyrównanie potencjałów między obudową a innymi elementami instalacji ochronnej.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Odpowiedź "Z przewodem N." jest błędna, bo N jest przewodem roboczym. W TN‑S nie służy on do ochrony obudów, a jego wykorzystanie mogłoby spowodować pojawianie się napięcia na częściach dostępnych przy przerwie N lub przepływie prądów roboczych.
  • Odpowiedź "Z przewodem fazowym L1." jest błędna, bo faza zasila odbiornik, a połączenie obudowy z L tworzy bezpośrednie zagrożenie porażeniowe i zwarcie.
  • Odpowiedź "Z dowolnym przewodem fazowym." jest błędna z tych samych powodów: przewody fazowe nie pełnią funkcji ochronnej, a takie połączenie jest niebezpieczne.

W praktyce instalacyjnej zacisk ochronny urządzenia (zwykle oznaczony symbolem uziemienia) łączy się przewodem PE o odpowiednim przekroju i zapewnia ciągłość tego połączenia w całym obwodzie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przewód PE w instalacji elektrycznej?
Przewód PE to przewód ochronny, który łączy dostępne części metalowe urządzeń (np. obudowę silnika) z instalacją ochronną i uziemieniem. Jego zadaniem jest ograniczenie ryzyka porażenia oraz umożliwienie zadziałania zabezpieczeń przy uszkodzeniu izolacji.
Czym różni się przewód N od PE w układzie TN-S?
W TN‑S przewód N jest roboczy (wraca nim prąd obciążenia), a przewód PE jest ochronny i nie powinien przenosić prądu roboczego. Rozdzielenie N i PE zwiększa bezpieczeństwo i ogranicza możliwość pojawienia się napięcia na obudowach urządzeń.
Dlaczego obudowę silnika łączy się z PE, a nie z N?
Połączenie obudowy z PE tworzy bezpieczną drogę prądu uszkodzeniowego i wspiera szybkie wyłączenie zasilania. Połączenie z N jest niewłaściwe, bo N jest przewodem roboczym; przy jego uszkodzeniu lub obciążeniu na obudowie mogłoby pojawić się niebezpieczne napięcie.
Jak działa ochrona przeciwporażeniowa w układzie TN-S?
W TN‑S ochrona polega na tym, że w razie przebicia na obudowę prąd popłynie przez przewód PE i spowoduje zadziałanie zabezpieczenia (np. wyłącznika nadprądowego lub RCD). Kluczowe są: ciągłość PE, poprawne połączenia ochronne i właściwie dobrane zabezpieczenia.
Czy można podłączyć obudowę silnika do dowolnego przewodu fazowego?
Nie. Przewody fazowe służą do zasilania odbiornika, a połączenie obudowy z fazą stwarza bezpośrednie zagrożenie porażeniowe i prowadzi do zwarcia. Obudowę urządzenia klasy I łączy się z przewodem PE, a nie z L.
Kiedy przewód PE może przenosić prąd?
W prawidłowo wykonanej instalacji przewód PE nie przenosi prądu roboczego. Prąd może pojawić się w PE tylko w stanach uszkodzeniowych (np. przebicie izolacji na obudowę), co ma doprowadzić do szybkiego zadziałania zabezpieczenia i wyłączenia zasilania.
Jak rozpoznać zacisk ochronny na silniku elektrycznym?
Zacisk ochronny jest zwykle oznaczony symbolem uziemienia (trzy poziome kreski o malejącej długości) lub opisem PE. W praktyce montażowej należy upewnić się, że przewód ochronny jest podłączony do tego zacisku, a połączenie jest trwałe i ma dobrą ciągłość elektryczną.
Dlaczego to jest ważne w obiektach z instalacją gazową?
W obiektach z instalacjami gazowymi szczególnie istotne jest ograniczanie ryzyka zapłonu i porażenia. Poprawne połączenia ochronne i wyrównawcze zmniejszają prawdopodobieństwo wystąpienia niebezpiecznych napięć dotykowych oraz niekontrolowanych różnic potencjałów między urządzeniami i rurociągami.
Jakie błędy najczęściej popełnia się przy rozróżnianiu PE i N?
Najczęstsze pomyłki to: utożsamianie przewodu N z "uziemieniem", błędne przekonanie, że N i PE można łączyć w dowolnym miejscu, oraz przenoszenie nawyków z układów, gdzie spotyka się przewód łączony (PEN). Na egzaminie trzeba pamiętać o rozdziale funkcji w TN‑S.
Jak przygotować się do pytań o układy sieciowe TN?
Ucz się na schematach: rozróżniaj L, N, PE i (jeśli omawiane) PEN. Zapamiętaj, że w TN‑S obudowy łączy się z PE, a N jest przewodem roboczym. Rozwiązuj testy z ochrony przeciwporażeniowej i trenuj identyfikację przewodów oraz ich funkcji.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że w układzie TN‑S przewód ochronny PE jest przeznaczony do łączenia części przewodzących dostępnych (np. metalowej obudowy silnika) z instalacją ochronną.

Źródła:

  • PN-HD 60364-4-41:2017-09 (lub nowsza) Instalacje elektryczne niskiego napięcia — Część 4-41: Ochrona dla zapewnienia bezpieczeństwa — Ochrona przed porażeniem elektrycznym, rozdziały dot. środków ochrony w układach TN
  • PN-HD 60364-5-54:2011 (lub nowsza) Instalacje elektryczne niskiego napięcia — Część 5-54: Dobór i montaż wyposażenia elektrycznego — Uziemienia, przewody ochronne i przewody połączeń ochronnych, wymagania dot. przewodów PE i połączeń ochronnych
  • IEC 60364-4-41: Low-voltage electrical installations — Part 4-41: Protection for safety — Protection against electric shock, sekcje dot. protective conductor (PE) i układów TN

Materiały:

  • Podręczniki do podstaw elektrotechniki i instalacji elektrycznych (temat: przewody PE i N, układy sieciowe)
  • Materiały szkoleniowe dotyczące ochrony przeciwporażeniowej i połączeń wyrównawczych
  • Normy z serii PN-HD 60364 dotyczące ochrony dla zapewnienia bezpieczeństwa (do nauki pojęć i zasad)
