KWALIFIKACJA ELM3 - STYCZEŃ 2017



PYTANIE NR 35.
Które z narzędzi należy zastosować do usuwania nadmiaru roztopionego lutu z miejsca lutowania?

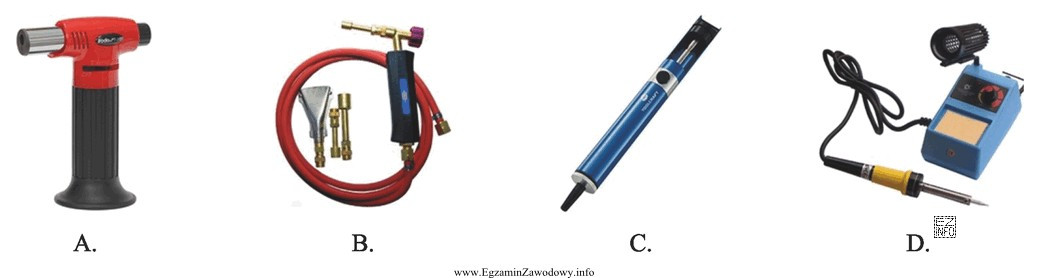

Ilustracja przedstawia cztery narzędzia używane w procesie lutowania, które są oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nadmiar roztopionego lutu usuwa się narzędziem, które go odciąga z pola lutowniczego.
Do tego służy odsysacz do lutu (ręczny lub na stacji), który zasysa ciekły stop i pomaga usunąć mostki oraz "górki" cyny. Inne narzędzia zwykle służą do nakładania lub podgrzewania, a nie do odsysania.

Pełne wyjaśnienie:

W praktyce montażu i serwisu elektroniki w urządzeniach mechatronicznych często trzeba usunąć nadmiar stopionego lutu z pola lutowniczego: gdy powstał mostek między ścieżkami, gdy lut "zalał" wyprowadzenia lub gdy chcemy poprawić jakość złącza.

Do takiego zadania stosuje się odsysacz do lutu (tzw. "pompkę") albo odsysanie realizowane przez stację lutowniczą z podciśnieniem. Zasada jest prosta: lut musi być w stanie ciekłym (podgrzany), a następnie zostaje zassany do zbiornika/końcówki. Dzięki temu realnie zmniejszamy ilość spoiwa w miejscu lutowania.

Dlaczego pozostałe typowe narzędzia bywają mylące?

  • Narzędzia grzewcze (np. lutownica, hot-air) same w sobie nie usuwają lutu – jedynie go topią. Bez odessania lub zebrania lutu jego nadmiar pozostanie na złączu.
  • Narzędzia do nakładania spoiwa (np. podajnik, drut lutowniczy) działają w kierunku przeciwnym do wymaganego w pytaniu – zwiększają ilość lutu.
  • Narzędzia mechaniczne (np. szczypce, wkrętaki) nie są przeznaczone do pracy ze stopionym lutem i mogą uszkodzić pole lutownicze, ścieżki lub element.

Warto pamiętać o praktycznej wskazówce egzaminacyjnej: jeśli w treści pojawia się sformułowanie "usuwanie nadmiaru roztopionego lutu", szukamy odpowiedzi wskazującej na odsysanie lub rozlutowywanie. To odróżnia naprawę/serwis od samego lutowania. W warsztacie często stosuje się także plecionkę rozlutowującą, ale w pytaniu akcent jest na usuwanie nadmiaru roztopionego lutu z miejsca lutowania, co najczęściej kojarzy się właśnie z odsysaczem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odsysacz do lutu i do czego służy?
Odsysacz do lutu to narzędzie, które usuwa stopiony lut z pola lutowniczego przez zasysanie (podciśnienie). Stosuje się go przy poprawkach, usuwaniu mostków lutowniczych i demontażu elementów. Działa skutecznie, gdy lut jest wcześniej podgrzany do stanu ciekłego.
Jak użyć odsysacza do lutu krok po kroku?
Najpierw podgrzej złącze lutownicą, aż lut stanie się płynny. Następnie przyłóż końcówkę odsysacza blisko lutu i uruchom zasysanie. Jeśli trzeba, powtórz proces. Po pracy oczyść końcówkę i zadbaj o drożność, bo resztki lutu pogarszają skuteczność.
Dlaczego nie usuwa się nadmiaru lutu samą lutownicą?
Lutownica głównie dostarcza ciepło i topi spoiwo, ale nie "zabiera" go z pola lutowniczego. Bez narzędzia zbierającego (odsysacz, plecionka) nadmiar lutu zwykle pozostanie na złączu albo rozpłynie się w inne miejsce, co może tworzyć mostki i pogarszać jakość połączenia.
Kiedy lepiej użyć plecionki rozlutowującej niż odsysacza?
Plecionka rozlutowująca bywa wygodna przy delikatnych polach lutowniczych i precyzyjnym "zbieraniu" cienkiej warstwy lutu, np. na padach SMD. Odsysacz często sprawdza się przy większej ilości lutu i elementach przewlekanych. W praktyce dobór zależy od geometrii złącza i ryzyka uszkodzeń.
Jakie są typowe błędy przy odsysaniu lutu z PCB?
Najczęstsze błędy to zbyt krótkie podgrzewanie (lut nie jest płynny), przykładanie odsysacza zbyt daleko od złącza oraz szarpanie elementem w trakcie odsysania. Błędem jest też praca brudną, niedrożną końcówką. Skutkiem mogą być resztki lutu, mostki lub wyrwanie pola lutowniczego.
Czy odsysacz do lutu jest potrzebny w mechatronice?
Tak, bo w mechatronice często serwisuje się moduły elektroniczne sterowników, czujników i zasilaczy. Poprawki lutów, wymiana elementów czy usuwanie mostków wymagają narzędzi do rozlutowywania. Odsysacz skraca czas naprawy i zmniejsza ryzyko przegrzewania płytki wielokrotnym "wygładzaniem" lutu.
Jak rozpoznać, że na złączu jest za dużo lutu?
Nadmiar lutu widać jako "górkę", zalanie wyprowadzeń lub połączenie sąsiednich pól (mostek). Często znika kształt menisku, a lut przykrywa więcej niż powinien. W układach gęstych może to prowadzić do zwarć. Wtedy usuwa się nadmiar, a następnie wykonuje poprawny lut.
Jakie narzędzie usuwa mostki lutownicze między ścieżkami?
Do usuwania mostków stosuje się narzędzia do rozlutowywania, najczęściej odsysacz do lutu lub plecionkę rozlutowującą. Kluczowe jest wcześniejsze roztopienie lutu i kontrola temperatury, aby nie odkleić pola lutowniczego. Po usunięciu mostka warto sprawdzić połączenie pod lupą.
Czy można usunąć lut bez podgrzewania połączenia?
Zwykle nie. Aby odsysacz lub plecionka zadziałały, lut musi być w stanie ciekłym. Próba usuwania "na zimno" prowadzi do mechanicznego uszkodzenia pola lutowniczego lub wyprowadzeń elementu. Wyjątkiem są sytuacje z kruchymi resztkami topnika, ale nie dotyczy to właściwego spoiwa lutowniczego.
Jak przygotować się do pytań o lutowanie na egzaminie ELM.3?
Ucz się przez praktykę: rozpoznawaj narzędzia (lutownica, odsysacz, plecionka), ćwicz poprawki lutów i demontaż prostych elementów. Powtórz zasady BHP, typowe wady połączeń (mostki, zimne luty) i ich usuwanie. Na testach zwracaj uwagę na czasowniki: "usunąć", "odessać", "rozlutować".
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Inne narzędzia zwykle służą do nakładania lub podgrzewania, a nie do odsysania."

Materiały:

  • Instrukcje stanowiskowe pracowni elektroniki dotyczące lutowania i rozlutowywania
  • Karty katalogowe i opisy narzędzi: odsysacz do lutu, plecionka rozlutowująca
  • Materiały szkolne z podstaw montażu elektronicznego (lutowanie miękkie)
