Zawór bezpieczeństwa ma za zadanie samoczynnie odprowadzić medium (np. parę lub wodę) w sytuacji, gdy ciśnienie w chronionym urządzeniu/instalacji przekroczy wartość dopuszczalną. W praktyce energetycznej jest to jeden z kluczowych elementów zabezpieczających urządzenia ciśnieniowe.

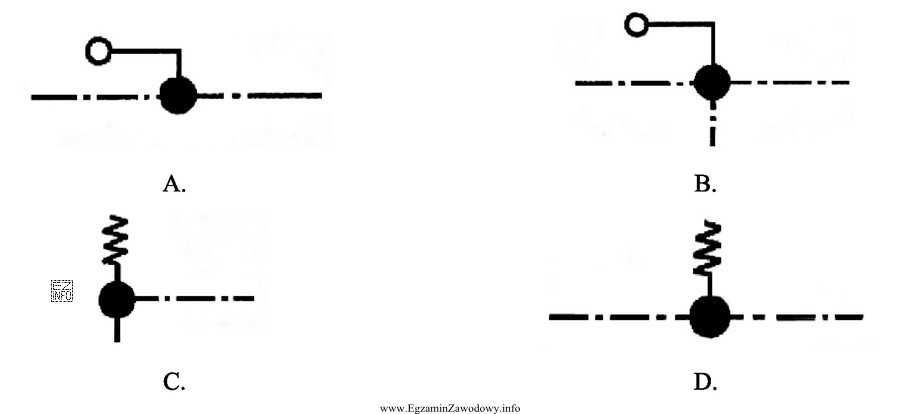

Odmiana ciężarkowa prosta wykorzystuje siłę grawitacji: element zamykający (grzybek) jest dociskany do gniazda przez ciężarek umieszczony na dźwigni/ramieniu. Gdy ciśnienie pod grzybkiem wzrasta, siła od medium rośnie i w pewnym momencie równoważy (a następnie przewyższa) moment/siłę od ciężarka, co powoduje uniesienie grzybka i upust czynnika. Charakterystyczne cechy rozpoznawcze na rysunku/schemacie to:
- obecność ciężarka (masa) jako elementu nastawczego,
- zwykle ramię/dźwignia przenoszące obciążenie na wrzeciono/grzybek,
- brak sprężyny nastawczej typowej dla zaworów sprężynowych.
Dlatego poprawna jest odpowiedź "A", bo przedstawia zawór z obciążeniem realizowanym przez ciężarek w prostej konfiguracji.
Pozostałe odpowiedzi są błędne, gdyż odpowiadają innym rozwiązaniom konstrukcyjnym lub innym typom zaworów: mogą pokazywać zawór sprężynowy (gdzie elementem nastawczym jest sprężyna i śruba regulacyjna), układ ciężarkowy o innej geometrii (np. z innym prowadzeniem lub innym sposobem przeniesienia obciążenia), albo element armatury, który nie jest zaworem bezpieczeństwa. Najczęstsza pułapka na egzaminie polega na szukaniu "samego korpusu zaworu" zamiast identyfikacji mechanizmu docisku, bo to on najszybciej odróżnia typ ciężarkowy od sprężynowego.
