W rysunku technicznym informacja o tym, czy wolno usuwać materiał z danej powierzchni, bywa przekazywana przez symbol struktury powierzchni (często nazywany symbolem chropowatości). Symbol ten występuje w kilku wariantach graficznych, a drobny dodany element może zmieniać znaczenie z "obróbka wymagana" na "obróbka niedopuszczalna".
Gdy na rysunku podano oznaczenie, które oznacza, że niedopuszczalne jest usunięcie materiału, jest to jasny komunikat technologiczny: dana powierzchnia ma pozostać w stanie uzyskanym w procesie wytwarzania (np. po odlaniu, formowaniu, obróbce plastycznej), bez późniejszego skrawania czy szlifowania. Ma to praktyczne znaczenie m.in. dla powierzchni bazowych, przylegających, pasowanych "na surowo" albo takich, gdzie usunięcie warstwy mogłoby zmienić wymiar funkcjonalny.
- Dlaczego to jest ważne w modelarstwie odlewniczym? Przy wykonywaniu i naprawie oprzyrządowania odlewniczego łatwo "poprawić" powierzchnię narzędziem ściernym lub skrawającym. Jeśli dokumentacja zakazuje usuwania materiału, taka poprawka może zepsuć geometrię, bazy lub warunki współpracy elementów.
- Co oznaczają odpowiedzi błędne? Pozostałe warianty symbolu zwykle odnoszą się do sytuacji, w której obróbka jest dopuszczalna albo wymagana (czyli materiał ma być usunięty, aby osiągnąć określoną strukturę), albo nie niosą informacji o zakazie usuwania materiału. W praktyce te odpowiedzi odzwierciedlają częsty błąd: utożsamienie każdego symbolu "chropowatości" z koniecznością obróbki.

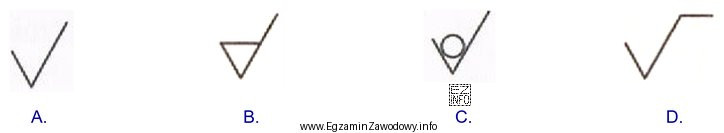

- Wskazówka egzaminacyjna: na ilustracji zwróć uwagę na najmniejszy detal znaku (dodatkowy element). To on zwykle rozstrzyga, czy obróbka jest wymagana, czy zabroniona.
Umiejętność rozpoznania tego oznaczenia pozwala poprawnie wykonać element zgodnie z dokumentacją i uniknąć nieodwracalnych błędów technologicznych.
